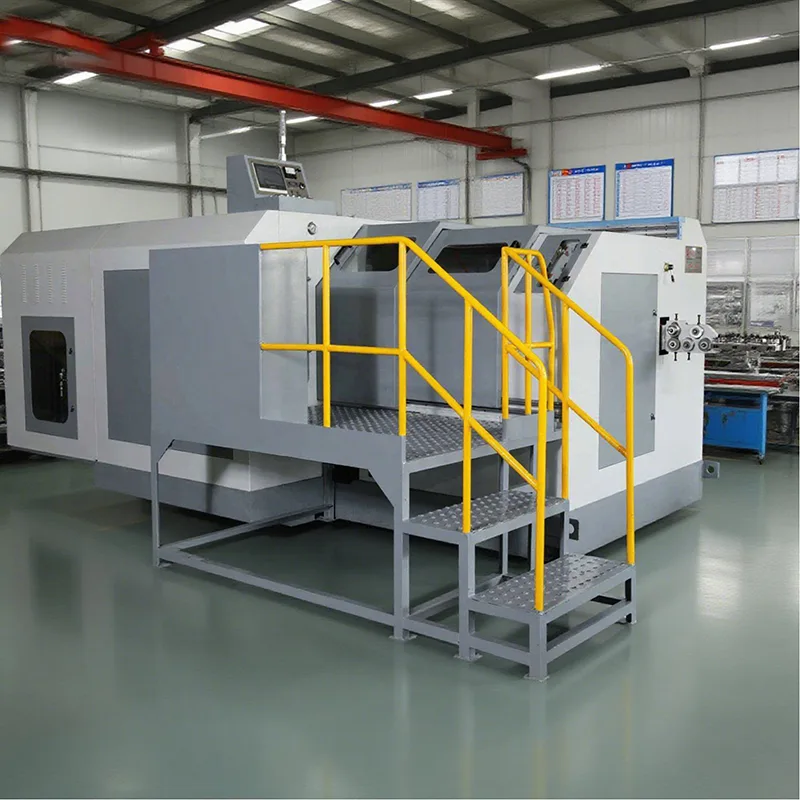

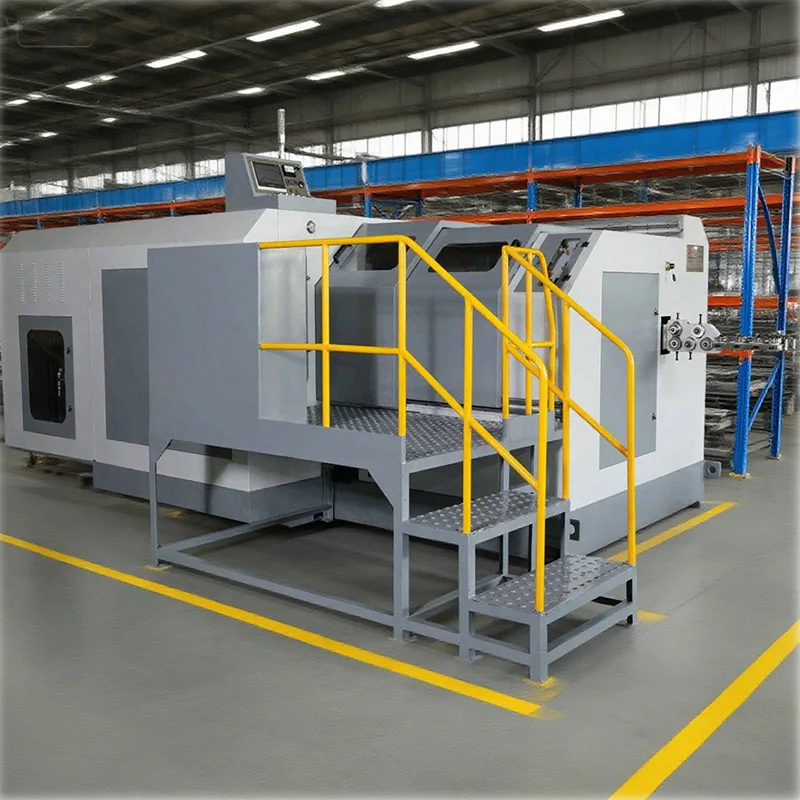

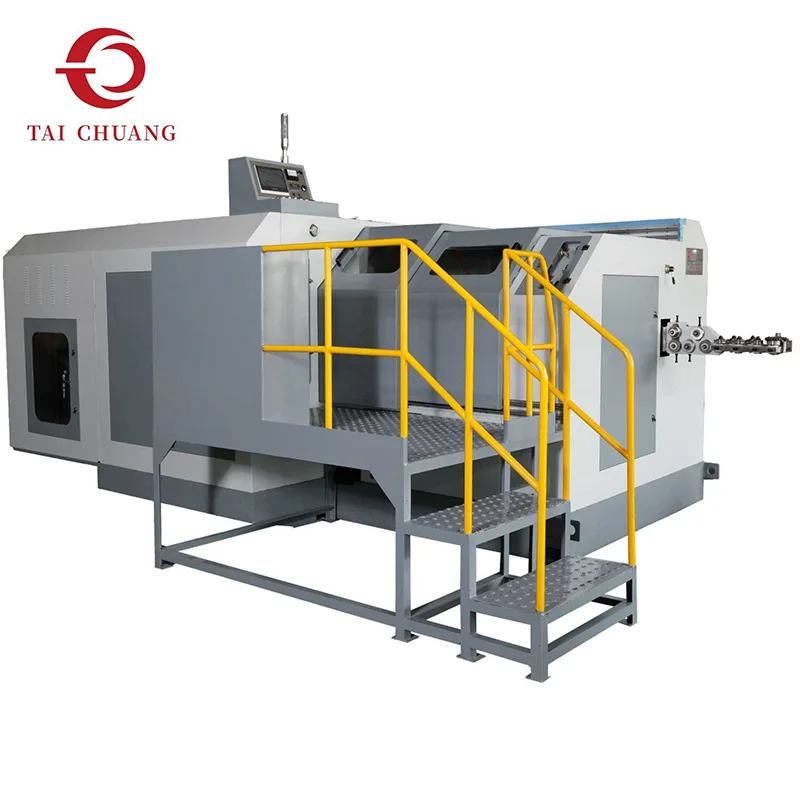

Antigo parafuso de 4 estações

Como parte da linha de máquinas de cabeçote a frio, o formador de parafusos de 4 estações fornecido pela TAICHUANG amplia a capacidade de conformação através de um estágio de cabeçote adicional. O processo de quatro etapas permite uma redistribuição mais gradual do material e um formato refinado da cabeça, tornando esta configuração adequada para projetos de fixadores que exigem controle dimensional mais próximo e maior flexibilidade de conformação. Escolha-nos como seu fornecedor e obtenha um orçamento de fábrica hoje mesmo!

Enviar consulta

Descrição do produto

Um formador de parafusos de 4 estações melhora o processo de conformação, espalhando a deformação por uma estação adicional. Isso permite que o material flua mais gradualmente durante o cabeçote, reduzindo a concentração de tensão e melhorando a consistência do formato para projetos de parafusos mais exigentes.

Nas aplicações de máquinas de encabeçamento a frio, a estação extra oferece maior liberdade no layout das ferramentas e na lógica de conformação. Ele suporta cabeças de parafusos com arruelas, flanges ou contornos especiais que são difíceis de obter em um processo de três estágios. Ao controlar a deformação passo a passo, o formador de parafusos de 4 estações ajuda a melhorar a simetria e a qualidade da superfície.

A TAICHUANG apresenta esta opção de formador de parafuso para compradores que precisam de maior compatibilidade de design de fixadores e procuram equilibrar a complexidade da conformação com um comportamento de produção estável.

Especificações do produto

Modelo	Unidade	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Estação de forjamento	Não.	4	4	4	4	4	4
Força de forjamento	kg	15000	45000	45000	75000	80000	80000
Diâmetro máximo de corte	milímetros	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Comprimento máximo de corte	milímetros	70	100	145	110	200	230
Faixa de velocidade	unidades/min	160-250	140-250	80-150	120-220	50-130	60-120
Curso PKO	milímetros	10	15	30	26	26	30
K.O.Stroke	milímetros	65	85	135	90	170	215
Curso principal do slide	milímetros	100	136	210	140	270	370
Motor principal	kw	11	15	15	22	22	22
Tamanho da matriz de corte	milímetros	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Tamanho da matriz de perfuração	milímetros	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Tamanho da matriz principal	milímetros	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
Morrer arremesso	milímetros	48	60	60	80	80	80
Dimensão da máquina (L"W"H)	cm	277185118,5	350200170	380200170	420230190	560240220	650245220
Levantando peso de referência	Tonelada	4.5	9	11	13.5	18	22
Tamanho normal do parafuso	milímetros	2-4	3-6	3-6	5-8	5-8	5-8
Comprimento da haste do blank	milímetros	10-60	10-70	25-125	15-77	25-160	70-205

Modelo	Unidade	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Estação de forjamento	Não.	4	4	4	4	4	4
Força de forjamento	kg	85000	85000	120000	130000	130000	155000
Diâmetro máximo de corte	milímetros	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Comprimento máximo de corte	milímetros	135	190	145	200	305	450
Faixa de velocidade	unidades/min	95-160	70-130	100-150	75-120	50-80	32-60
Curso PKO	milímetros	30	30	30	40	40	60
K.O.Stroke	milímetros	115	170	115	170	280	420
Curso principal do slide	milímetros	190	280	200	270	380	580
Motor principal	kw	30	30	30	37	37	45
Tamanho da matriz de corte	milímetros	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Tamanho da matriz de perfuração	milímetros	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Tamanho da matriz principal	milímetros	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Morrer arremesso	milímetros	94	94	98	110	110	110
Dimensão da máquina (L"W"H)	cm	450260210	520260230	460270200	530280230	710310260	800350300
Levantando peso de referência	Tonelada	17	21	22	26	38	50
Tamanho normal do parafuso	milímetros	6-10	6-10	8-12,7	8-14	8-14	8-14
Comprimento da haste do blank	milímetros	15-110	20-160	20-110	25-160	60-270	120-400

Modelo	Unidade	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Estação de forjamento	Não.	4	4	4	4	4	4
Força de forjamento	kg	220000	220000	230000	380000	380000	450000
Diâmetro máximo de corte	milímetros	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Comprimento máximo de corte	milímetros	200	350	510	240	360	260
Faixa de velocidade	unidades/min	70-110	40-70	35-50	50-80	40-65	40-70
Curso PKO	milímetros	45	45	60	50	50	40
K.O.Stroke	milímetros	170	320	510	220	320	210
Curso principal do slide	milímetros	260	490	670	346	496	330
Motor principal	kw	55	55	75	75	75	110
Tamanho da matriz de corte	milímetros	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Tamanho da matriz de perfuração	milímetros	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Tamanho da matriz principal	milímetros	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Morrer arremesso	milímetros	120	120	120	140	140	160
Dimensão da máquina (L"W"H)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
Levantando peso de referência	Tonelada	43	60	80	62	75	105
Tamanho normal do parafuso	milímetros	10-16	10-16	12-20	12-20	12-20	14-27
Comprimento da haste do blank	milímetros	20-160	70-310	150-490	25-210	70-310	35-210

Modelo	Unidade	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Estação de forjamento	Não.	4	4	4	4	4
Força de forjamento	kg	450000	450000	600000	600000	900000
Diâmetro máximo de corte	milímetros	Φ30	Φ30	Φ38	Φ38	Φ42
Comprimento máximo de corte	milímetros	320	380	400/430	450	500
Faixa de velocidade	unidades/min	35-65	35-60	30-50	25-45	25-40
Curso PKO	milímetros	45	45	50	60	60
K.O.Stroke	milímetros	280	315	330/380	420	442
Curso principal do slide	milímetros	420	510	520/540	620	656
Motor principal	kw	110	110	132	132	200
Tamanho da matriz de corte	milímetros	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Tamanho da matriz de perfuração	milímetros	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Tamanho da matriz principal	milímetros	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Morrer arremesso	milímetros	160	160	200	200	235
Dimensão da máquina (L"W"H)	cm	910420350	980420350	1000470460	1100490400	1200500410
Levantando peso de referência	Tonelada	120	125	170	200	220
Tamanho normal do parafuso	milímetros	14-27	14-27	24-30	24-30	24-42
Comprimento da haste do blank	milímetros	60-260	70-310	60-320/80-350	70-400	150-420

Formando Vantagens

Etapa de conformação adicional para designs de cabeçotes complexos

Melhor controle da simetria e dimensões da cabeça

Flexibilidade aprimorada de ferramentas

Compatibilidade mais ampla de design de fixadores

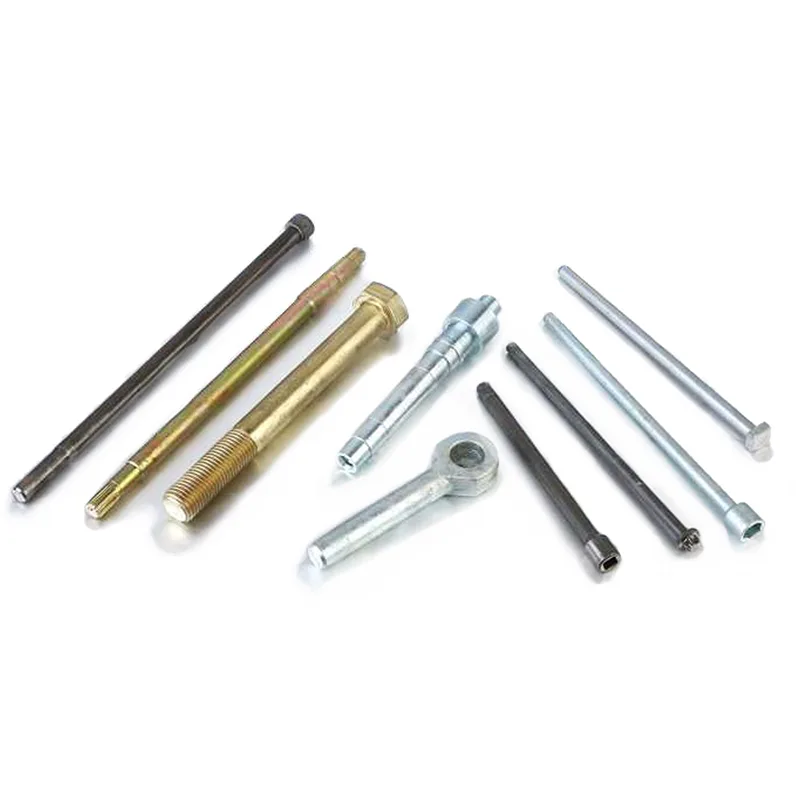

Campos de aplicação

Fixadores automotivos

Parafusos estruturais

Fixadores de máquinas e equipamentos

Projetos de parafusos personalizados

Perguntas frequentes

Q1: Como um formador de parafuso de 4 estações difere de um modelo de 3 estações?

A estação extra permite uma conformação mais gradual e suporta formatos de parafusos mais complexos.

Q2: É adequado para fixadores de precisão?

Sim, muitas vezes é selecionado para aplicações que exigem melhor consistência dimensional.
