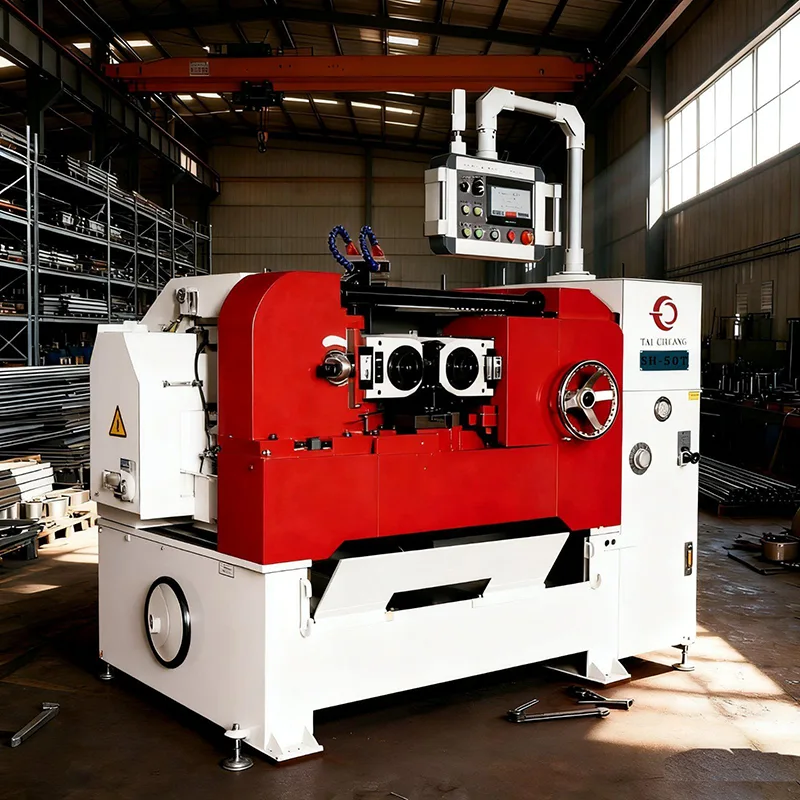

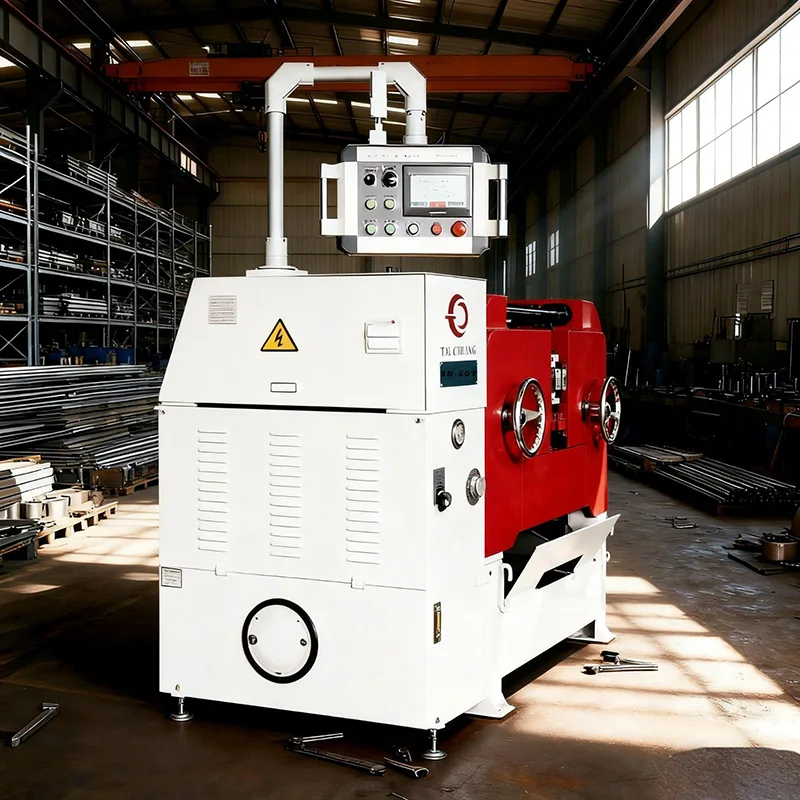

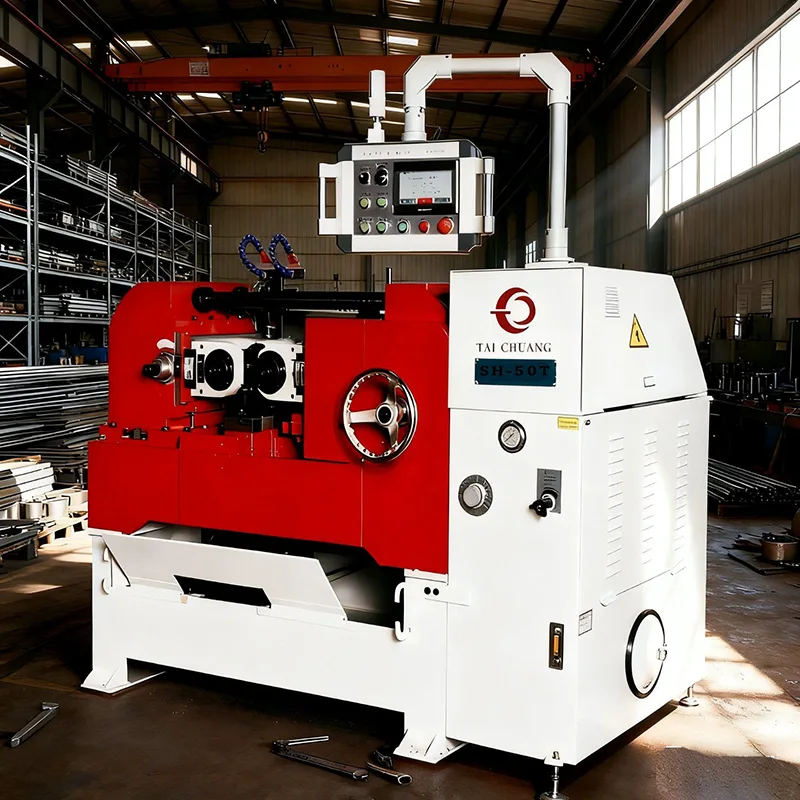

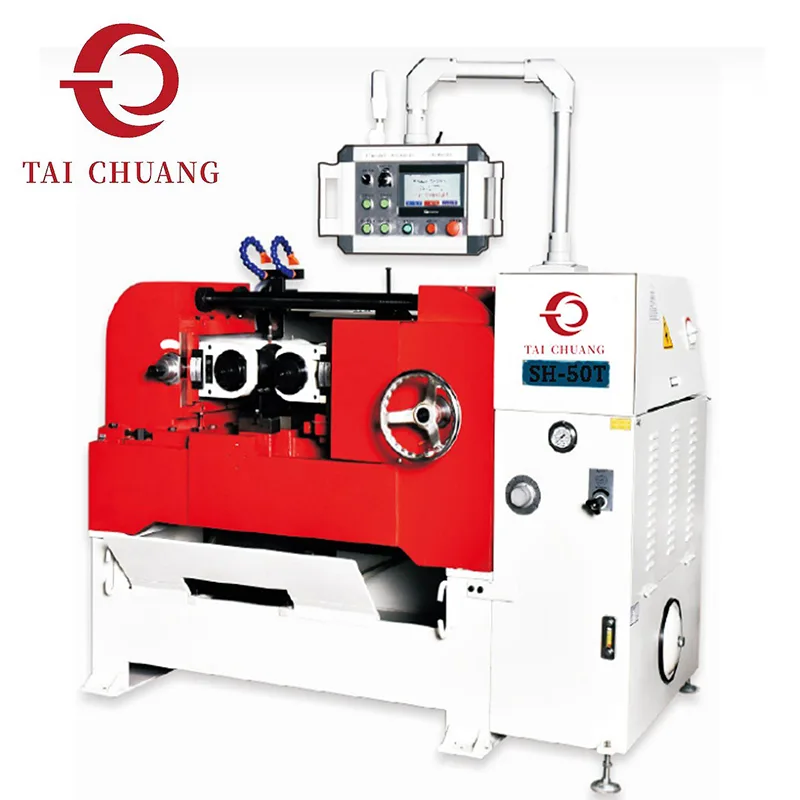

Nossa laminadora hidráulica de alta precisão para barras redondas foi projetada para produzir roscas externas em barras redondas de metal por meio de laminação a frio, em vez de corte. A laminação de roscas preserva a resistência do material, melhora o acabamento superficial e garante consistência dimensional precisa. Esta máquina é ideal para empresas que necessitam de conformação de roscas confiável e de alta precisão para aplicações exigentes.
Nós nos concentramos na precisão, repetibilidade e durabilidade para garantir resultados consistentes mesmo em ambientes de produção contínua.
|
Item |
Nome |
SH-80T |
SH-50T |
SH-35T |
SH-20T |
SH-12.5T |
SH-5T |
|
Gama de thread |
Max.diameter |
Φ100mm |
Φ70mm |
Φ70mm |
Φ60mm |
Φ60mm |
Φ50mm |
|
Min.diameter |
Φ10mm |
Φ6mm |
Φ6mm |
Φ4mm |
Φ3mm |
Φ1,6 mm |
|
|
Tom |
0,6-10 mm |
0,6-6,3mm |
0,6-6,3mm |
0,6-4mm |
0,6-2,5 mm |
0,25-2 mm |
|
|
Faixa de comprimento (no feed) |
5-300 mm |
5-200 mm |
5-170 mm |
5-150 mm |
5-70 mm |
5-50 mm |
|
|
Faixa de comprimento (através do feed) |
Livre |
Livre |
Livre |
Livre |
Livre |
Livre |
|
|
Faixa de velocidade |
|
5-40RPM |
0-65 RPM |
0-65 RPM |
0-65 RPM |
0-65 RPM |
0-100 RPM |
|
Matrizes para laminação de linha |
Max.diameter |
Φ250-270mm |
Φ198mm |
Φ198mm |
Φ178mm |
Φ150mm |
Φ100-118mm |
|
Diâmetro do furo |
Φ110mm |
Φ85mm |
Φ85mm |
Φ54mm |
Φ54mm |
Φ50,5 mm |
|
|
Faixa de largura |
50-260 mm |
50-200 mm |
50-170 mm |
50-150mm |
70mm |
50mm |
|
|
Maneira chave |
25mm |
18mm |
18mm |
12mm |
12mm |
8mm |
|
|
Fuso da matriz |
Max.diameter |
360 mm |
220mm |
220mm |
190mm |
160mm |
151mm |
|
Min.diameter |
210mm |
150mm |
150mm |
130mm |
115mm |
90mm |
|
|
Pressão máxima de rolamento |
80 toneladas |
50 toneladas |
35 toneladas |
20 toneladas |
12,5 toneladas |
5 toneladas |
|
|
Potência principal |
30 HP (22,5 kW) |
20 CV (15 kW) |
15 CV (1,25 kW) |
10 HP (7,5 kW) |
7,5 HP (5,6 kW) |
3 HP (2,2 kW) |
|
|
Energia hidráulica |
10 HP (7,5 kW) |
7,5 HP (5,6 kW) |
5 HP (3,75 kW) |
5 HP (2,2 kW) |
3 HP (2,2 kW) |
2 HP (1,5 kw) |
|
|
|
Potência do refrigerante |
1/2 CV (0,375 kW) |
1/4 CV (0,18 kW) |
1/4 CV (0,18 kW) |
1/4 CV (0,18 kW) |
1/8 CV |
1/8 CV |
|
|
Altura do chão ao centro do fuso |
1015 mm |
1000mm |
1000mm |
1000mm |
820mm |
743 mm |
|
|
Espaço necessário no piso (CxLxA)m/m |
2900*2400*1710mm |
1740*1840*2300mm |
1740*1840*2300mm |
1660*1550*1700mm |
1130*1361*1300mm |
1150*1150*1300mm |
|
Peso |
Peso líquido |
8.500 kg |
4.000 kg |
3.500 kg |
2.250 kg |
1600kg |
1200kg |
|
Peso bruto |
9.100 kg |
4.500 kg |
3600kg |
2.500 kg |
1.850 kg |
1.450 kg |
A máquina laminadora de rosca de barra redonda hidráulica de alta precisão TAICHUANG é amplamente utilizada em muitas indústrias com altos requisitos de resistência e precisão de rosca. Acumulamos uma rica experiência em aplicações e casos de clientes estáveis em mercados globais.
Na indústria automotiva, processa parafusos de motores de alta resistência, eixos de transmissão, conectores de chassis e parafusos de rodas. O fio laminado a frio possui maior força de tração e maior vida útil, atendendo integralmente aos padrões de segurança automotiva.
Como fornecedor de marca profissional, a TAICHUANG atribui grande importância à qualidade do produto e ao desempenho de segurança. Todas as nossas laminadoras hidráulicas de barra redonda de alta precisão atendem aos padrões internacionais de segurança e sistemas de gerenciamento de qualidade.
Fornecemos documentos de certificação completos, incluindo certificação CE, relatórios de inspeção de materiais, relatórios de testes de sistemas hidráulicos, registros de testes de fábrica e manuais de operação. Antes da entrega, cada máquina passará por pelo menos 8 horas de operação experimental contínua, testes de precisão de rosca, testes de estabilidade de pressão e testes de ruído para garantir que os clientes recebam equipamentos qualificados e prontos para uso.
Usamos embalagens profissionais de exportação para proteger a máquina no transporte de longa distância. Toda a máquina é coberta com filme à prova de umidade, fixada com caixa de madeira maciça para evitar colisões e danos. Para transporte marítimo, podemos cooperar com seu despachante designado ou organizar canais logísticos confiáveis para você. Concluiremos a produção, o teste e a embalagem dentro do prazo de entrega acordado e forneceremos lista de embalagem, fatura comercial, conhecimento de embarque e outros documentos de declaração alfandegária para ajudá-lo a passar pela alfândega sem problemas.
