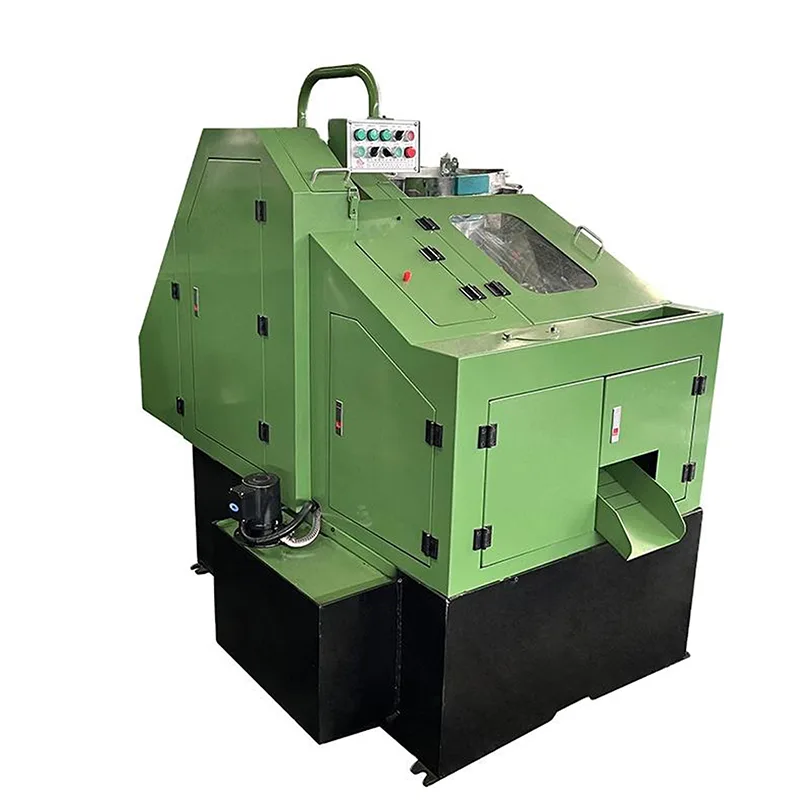

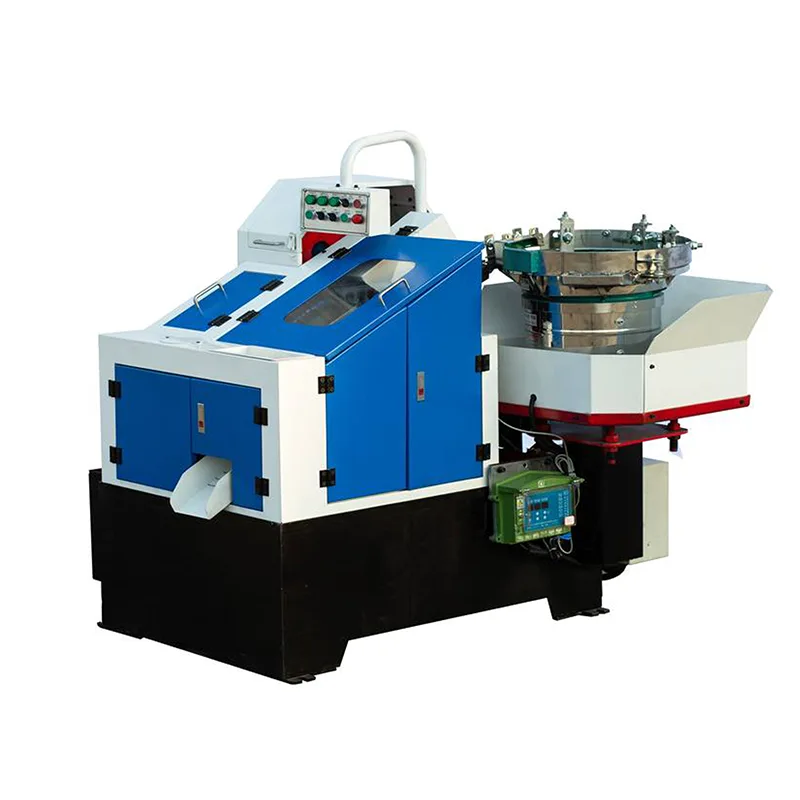

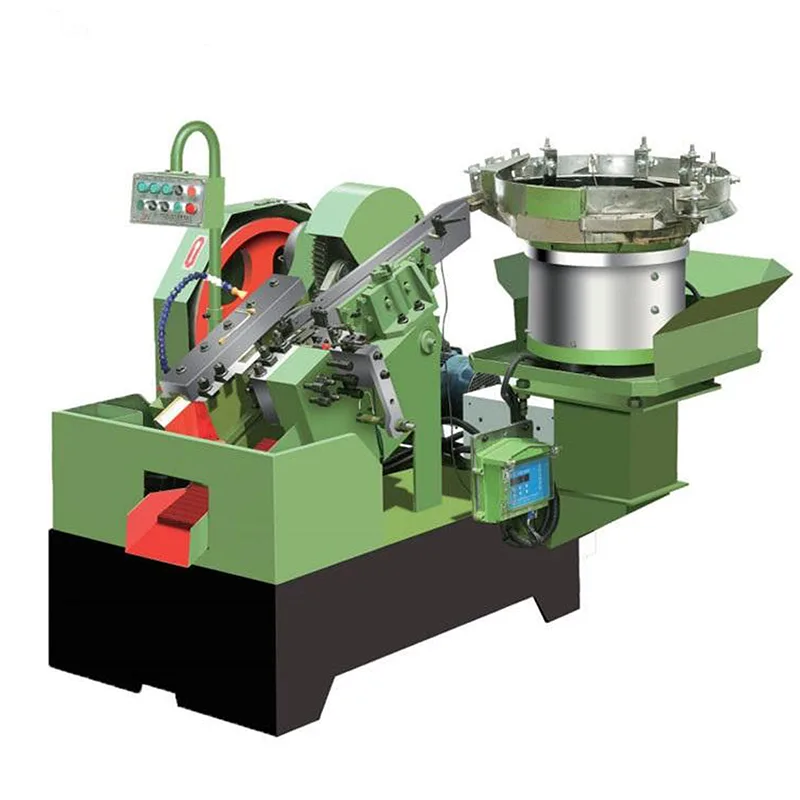

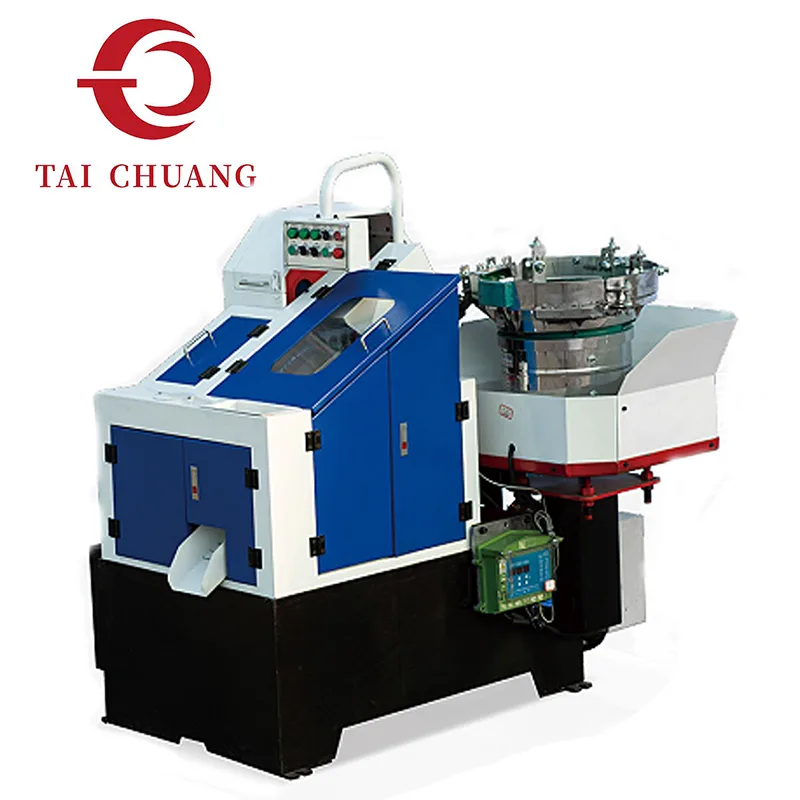

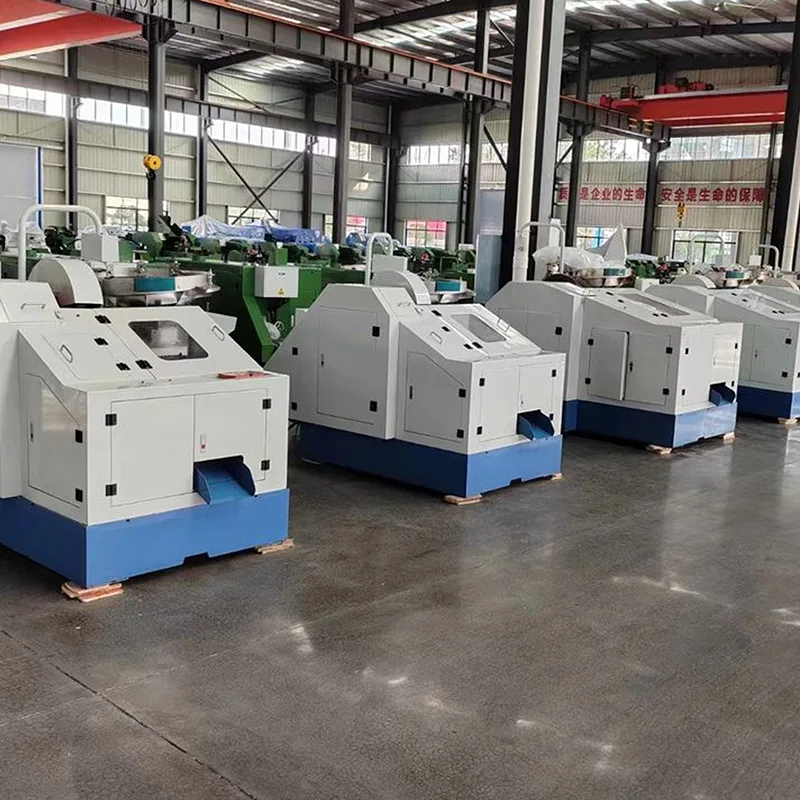

Uma máquina laminadora de rosqueamento tipo alimentador vibratório com engrenagem exposta é projetada para formar roscas externas por meio de laminação a frio enquanto usa um sistema de vibração para guiar as peças para a área de laminação de maneira ordenada. O alimentador vibratório ajuda a alinhar os fixadores antes da laminação, proporcionando um fluxo de trabalho mais suave e reduzindo o comportamento aleatório de alimentação.
Na configuração de engrenagem exposta, os componentes da transmissão são claramente visíveis, permitindo que os operadores e o pessoal de manutenção observem claramente o movimento, o engate e o status operacional durante a produção. Esta característica estrutural é frequentemente valorizada em oficinas onde a transparência mecânica e a inspeção de rotina são importantes.
| Modelo | Diâmetro máximo em branco/mm | Comprimento máximo em branco/mm | Matrizes móveis estacionáriasComprimento/mm | Capacidade/peças/min | Potência do motor principal/kw | Volume(L*W*H)/m | Peso/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
A estabilidade de alimentação desempenha um papel importante na consistência da laminação da linha. Os sistemas de alimentação por vibração são comumente selecionados para ajudar a controlar a orientação e o fluxo da peça antes da laminação. Quando as peças entram na área de laminação de maneira mais consistente, o próprio processo de laminação se torna mais previsível.
Em ambientes de produção práticos, a alimentação por vibração ajuda a reduzir paradas irregulares e proporciona um ritmo mais suave, especialmente ao processar fixadores padrão com dimensões consistentes.
Em comparação com projetos de transmissão fechada, a configuração exposta da engrenagem enfatiza a clareza estrutural e a acessibilidade. Esta laminadora de roscas é frequentemente selecionada por compradores que priorizam um layout mecânico simples e facilidade de observação durante a operação diária.
O projeto se concentra no comportamento de laminação estável, qualidade de rosca repetível e operação previsível. Destina-se a aplicações onde não são necessárias alterações frequentes de parâmetros e a estabilidade do processo é a principal preocupação.

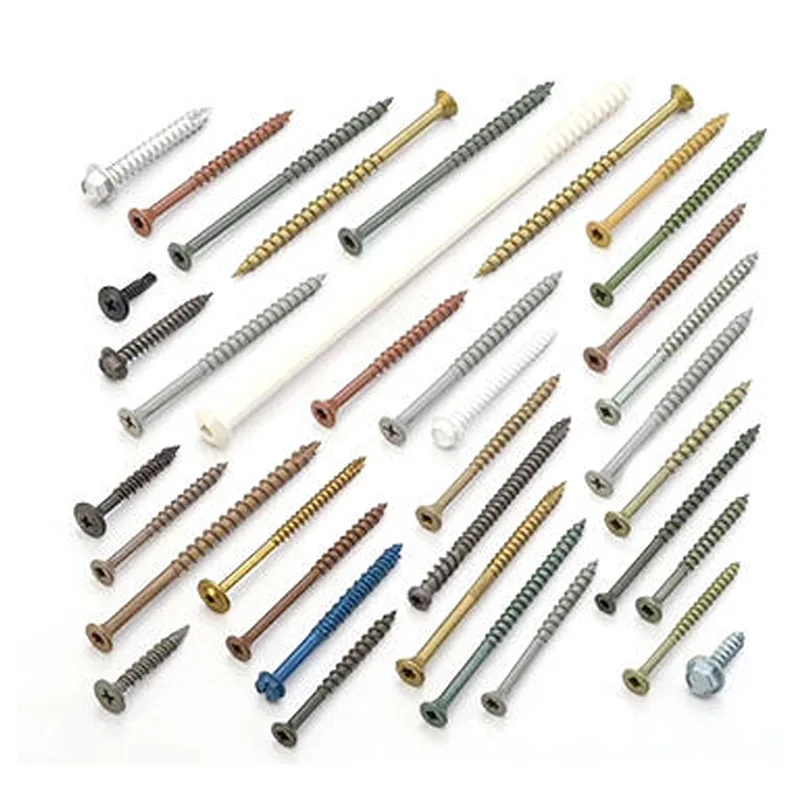

Esta máquina laminadora de rosqueamento tipo alimentador vibratório com engrenagem exposta é comumente usada para formar roscas em parafusos, parafusos e fixadores semelhantes aplicados em ferragens de construção, montagens mecânicas, componentes automotivos e produtos industriais em geral. A adequação real da aplicação é avaliada com base em desenhos confirmados, tipo de material e design de rosca revisados durante o processo de fornecimento.
Para apoiar a entrega internacional, são aplicadas embalagens padrão de exportação. As máquinas são fixadas e protegidas com segurança para reduzir o risco de danos durante o transporte. A proteção da superfície e a rotulagem clara são usadas para apoiar o carregamento, descarregamento e manuseio seguro no local.
A embalagem adequada desempenha um papel importante para garantir que o equipamento chegue em boas condições e pronto para instalação.
