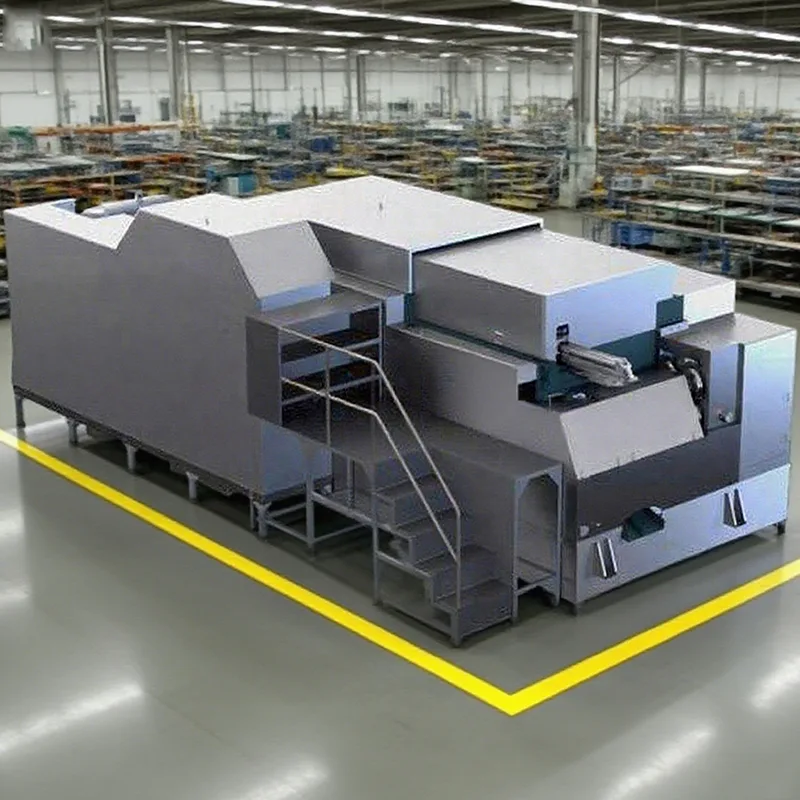

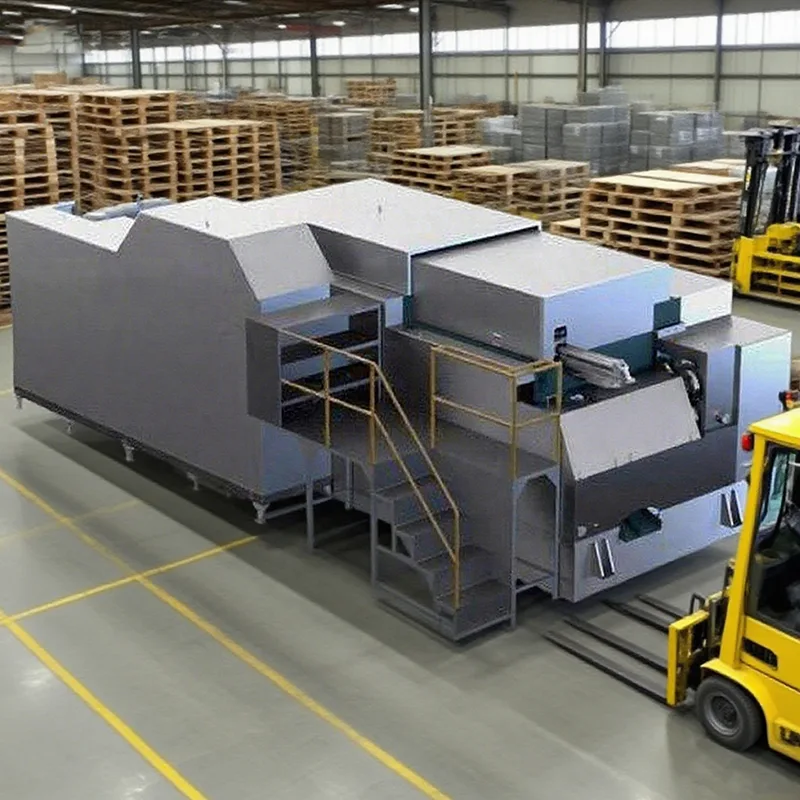

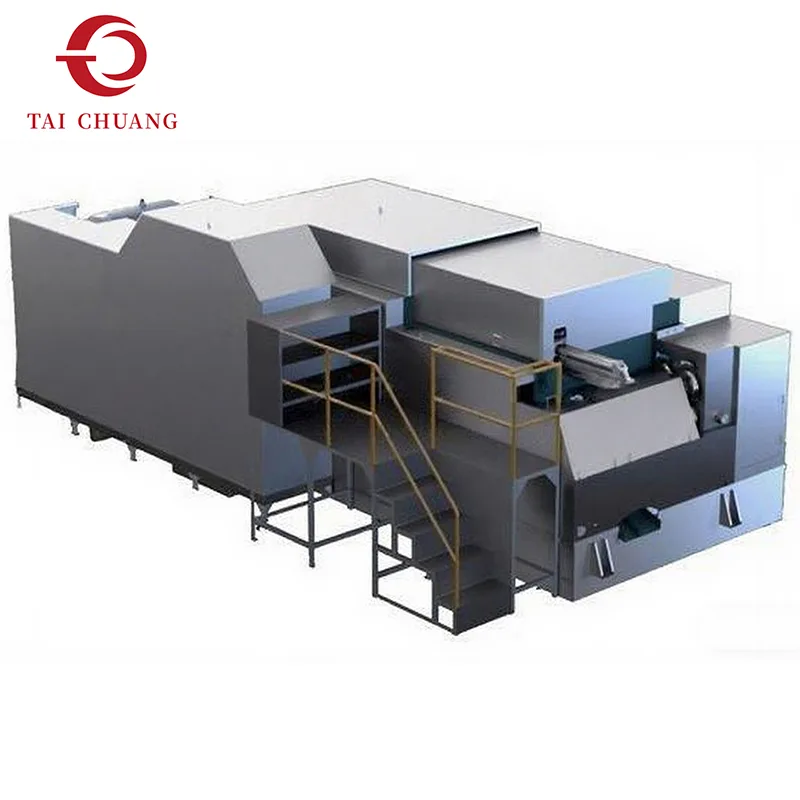

O formador de porca de curso longo de 7 estações aproveita as vantagens de um layout de formação de múltiplas estações, ao mesmo tempo em que introduz um deslocamento estendido do punção. Esta combinação permite uma deformação mais profunda do material sem comprometer a estabilidade da conformação, tornando-a adequada para designs de porcas mais grossas ou mais altas.
Nas aplicações de máquinas de encabeçamento a frio, as configurações de curso longo são avaliadas quanto à sua capacidade de manter a continuidade do fluxo de material durante operações de conformação mais profundas. Ao distribuir a deformação por sete estações e permitir um comprimento de curso adicional, este formador de porca ajuda a reduzir a tensão de conformação e a melhorar a consistência dimensional.
A TAICHUANG apresenta esta solução para clientes que produzem porcas que excedem a altura padrão ou os requisitos de perfil interno.
|
Modelo |
Unidade |
SJNF11B-7SL |
SJNF14B-7SL |
SJNF18B-7SL |
SJNF24B-7SL |
SJNF33B-7SL |
SJNF41B-7SL |
SJNF41B-7SL(120L) |
|
Estação de forjamento |
Não. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Diâmetro de corte (máx.) |
milímetros |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Comprimento de corte (máx.) |
milímetros |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Comprimento de lançamento (máx.) |
milímetros |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
Comprimento P.K.O (máx.) |
milímetros |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Morre arremesso |
milímetros |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
Poder de forjamento |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Golpe de carneiro |
milímetros |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Saída para porca |
unidades/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
Motor principal |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
Motor de lubrificação |
kw |
1.5 |
2.2 |
2.2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
|
lubrificante |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Peso aproximado |
Tonelada |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
Dimensões da máquina |
cm |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Maior deslocamento do punção para perfis de porca mais profundos
Melhor controle do fluxo de material em todos os estágios de conformação
Risco reduzido de desequilíbrio de deformação
Adaptabilidade aprimorada para designs de porcas especializados

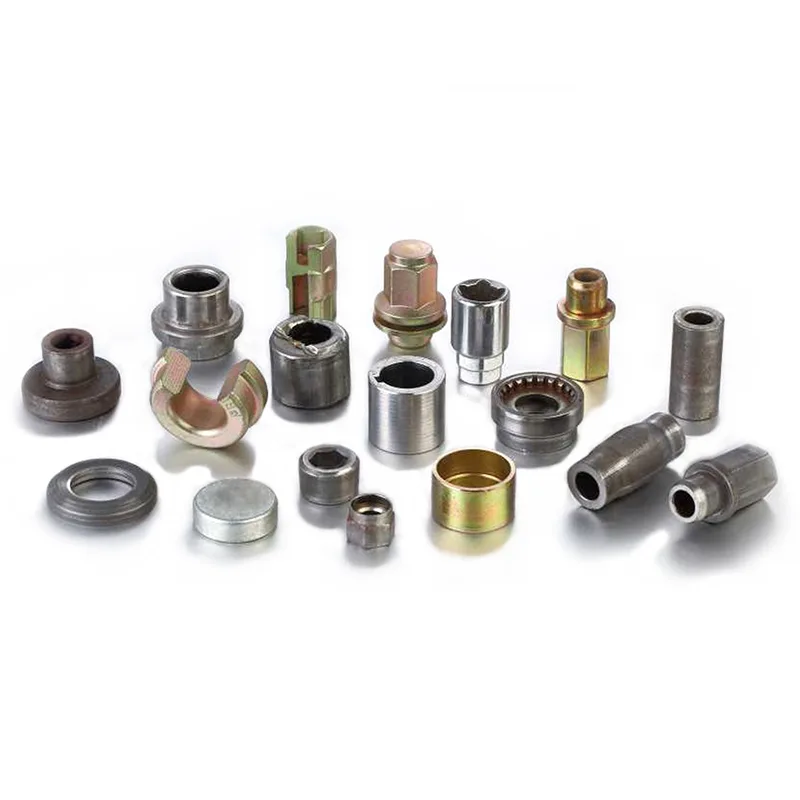

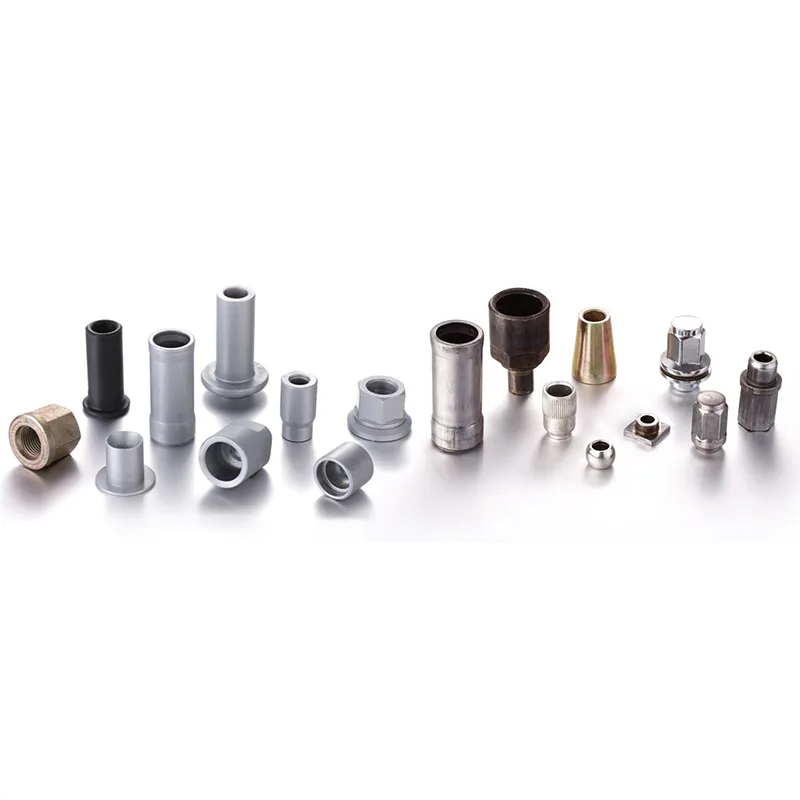

Porcas estruturais grossas
Nozes com características internas profundas
Componentes de fixação para serviços pesados
Porcas projetadas usadas em conjuntos de suporte de carga
Os formadores de porca de curso longo de 7 estações são normalmente selecionados quando as máquinas de curso padrão atingem seus limites de conformação. O curso estendido suporta deformação gradual, ajudando a manter uma geometria consistente em perfis mais profundos.
A TAICHUANG auxilia os compradores a avaliar se um formador de porca de curso longo está alinhado com o design do produto e os requisitos de produção, incluindo o comportamento do material e a formação de expectativas de profundidade.
Q1: O que torna uma noz um “curso longo”?
Permite maior deslocamento do punção, possibilitando deformações mais profundas e controladas.
Q2: Um formador de porca de curso longo é adequado para porcas padrão?
Pode ser usado, mas é selecionado principalmente para nozes que requerem conformação mais profunda.
Q3: O curso longo afeta a velocidade de formação?
O tempo do ciclo depende da configuração; os compradores normalmente priorizam a estabilidade da formação em vez da velocidade nessas aplicações.
