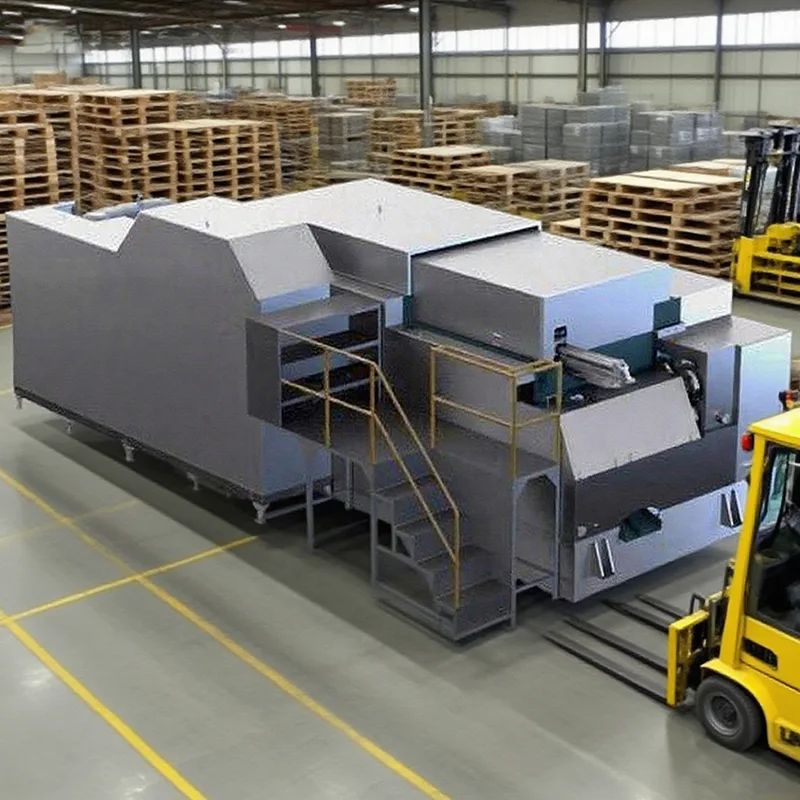

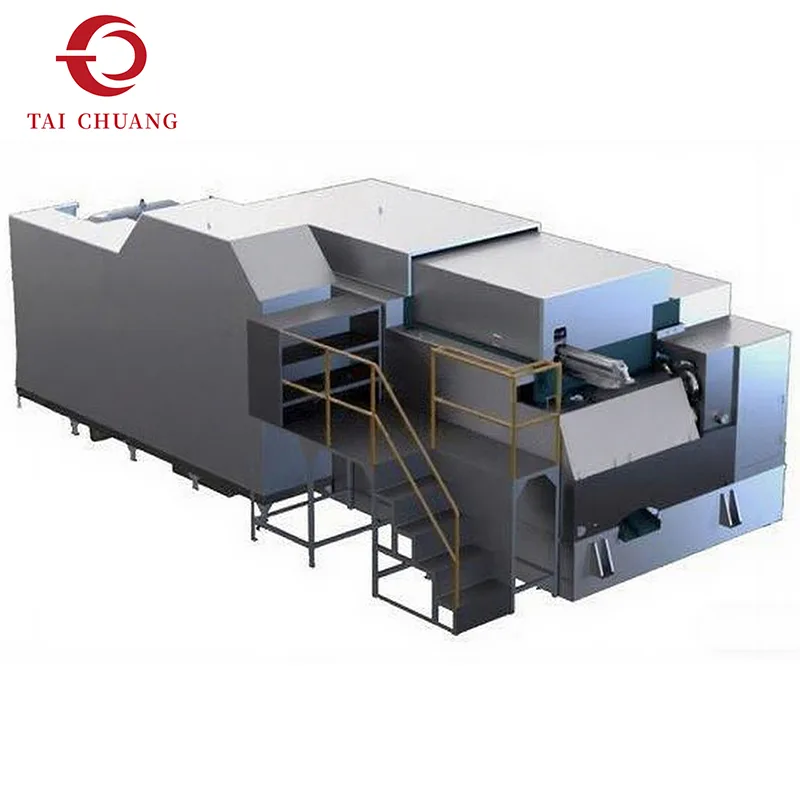

Um formador de porca de 7 estações está posicionado acima das configurações padrão, oferecendo maior resolução de conformação em todo o ciclo de produção. Dentro dos sistemas de máquinas de encabeçamento a frio, a estação adicional permite que a deformação seja distribuída de forma mais gradual, ajudando a estabilizar a geometria da porca e melhorar a consistência da forma.
Em comparação com os formadores de porcas de seis estações, esta configuração proporciona maior flexibilidade ao formar porcas com chanfros, contornos ou transições dimensionais que exigem modelagem controlada. Cada estação de conformação contribui com uma etapa definida, reduzindo a concentração de tensões e melhorando a repetibilidade entre as execuções de produção.
A TAICHUANG apresenta o formador de porcas de 7 estações como uma solução para compradores que avaliam a capacidade avançada de formação de porcas, mantendo ao mesmo tempo uma lógica de processo clara e controle de ferramentas.
|
Modelo |
Unidade |
SJNF8B-7S |
SJNF11B-7S |
SJNF14B-7S |
SJNF19B-7S |
SJNF24B-7S |
SJNF33B-7S |
|
Estação de forjamento |
Não. |
7 |
7 |
7 |
7 |
7 |
7 |
|
Através de pedaços de nozes |
milímetros |
5-8 |
5,5-12,7 |
10-17 |
14-22 |
17-26 |
24-33 |
|
Porca sextavada adequada |
milímetros |
M2.5-M5 |
M3-M6 |
M6-M10 |
M8-M14 |
M10-M18 |
M16-M22 |
|
Diâmetro de corte (máx.) |
milímetros |
8 |
11 |
14 |
19 |
24 |
30 |
|
Comprimento de corte (máx.) |
milímetros |
12 |
18 |
20 |
22 |
38 |
40 |
|
Comprimento de lançamento (máx.) |
milímetros |
15 |
20 |
25 |
28 |
45 |
55 |
|
Morre arremesso |
milímetros |
38 |
50 |
60 |
80 |
100 |
140 |
|
Poder de forjamento |
kg |
35.000 |
58.000 |
100.000 |
150.000 |
300.000 |
400.000 |
|
Golpe de carneiro |
milímetros |
58 |
76 |
100 |
110 |
160 |
200 |
|
Saída para porca |
unidades/min |
110-260 |
90-220 |
80-180 |
60-120 |
50-80 |
40-70 |
|
Motor principal |
kw |
7.5 |
11 |
15 |
37 |
55 |
132 |
|
Motor de lubrificação |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Lubrificante |
L |
400 |
700 |
1000 |
1400 |
2000 |
3400 |
|
Levantando peso de referência |
Tonelada |
4 |
5.5 |
9 |
16 |
30 |
50 |
|
Dimensões da máquina |
cm |
210*160*110 |
260*170*130 |
310*220*160 |
380*240*170 |
480*320*215 |
590*390*230 |
|
Modelo |
Unidade |
SJNF11B-7SL |
SJNF14B-7SL |
SJNF17B-7SL |
SJNF19B-7SL |
SJNF24B-7SL |
SJNF33B-7SL |
SJNF41B-7SL |
SJNF41B-7SL(120L) |
|
Estação de forjamento |
Não. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Diâmetro de corte (máx.) |
milímetros |
11 |
14 |
17 |
19 |
24 |
30 |
40 |
40 |
|
Comprimento de corte (máx.) |
milímetros |
36 |
40 |
55 |
48 |
60 |
75 |
68 |
85 |
|
Comprimento de lançamento (máx.) |
milímetros |
40 |
60 |
60 |
60 |
80 |
100 |
80 |
120 |
|
Comprimento P.K.O (máx.) |
milímetros |
16 |
18 |
19 |
20 |
25 |
30 |
30 |
35 |
|
Morre arremesso |
milímetros |
50 |
60 |
70 |
80 |
100 |
140 |
165 |
165 |
|
Poder de forjamento |
kg |
60.000 |
120.000 |
125.000 |
185.000 |
300.000 |
400.000 |
500.000 |
550.000 |
|
Golpe de carneiro |
milímetros |
160 |
200 |
210 |
220 |
280 |
280 |
240 |
360 |
|
Saída para porca |
unidades/min |
55-140 |
60-110 |
50-100 |
50-90 |
45-80 |
40-80 |
40-75 |
40-70 |
|
Motor principal |
kw |
15 |
22 |
30 |
41 |
55 |
160 |
220 |
220 |
|
Motor de lubrificação |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Lubrificante |
L |
800 |
1.200 |
1.300 |
1.600 |
3.000 |
3.500 |
4.000 |
5.000 |
|
Levantando peso de referência |
Tonelada |
6 |
10 |
12 |
20 |
35 |
57 |
85 |
95 |
|
Dimensões da máquina |
cm |
290*170*130 |
350*220*150 |
370*240*170 |
470*260*195 |
579*310*210 |
645*375*230 |
780*450*250 |
830*465*265 |
A sequência de formação normalmente inclui o seguinte:
Alimentação de material e corte em bruto
Modelagem inicial do corpo
Formação progressiva de perfil de porca
Refinamento de geometria intermediária
Definição de canto e chanfro
Correção dimensional
Formação final e descarga
Essa abordagem em etapas permite que o formador de porcas de 7 estações gerencie a deformação do material passo a passo, o que é fundamental para geometrias de porcas mais complexas.

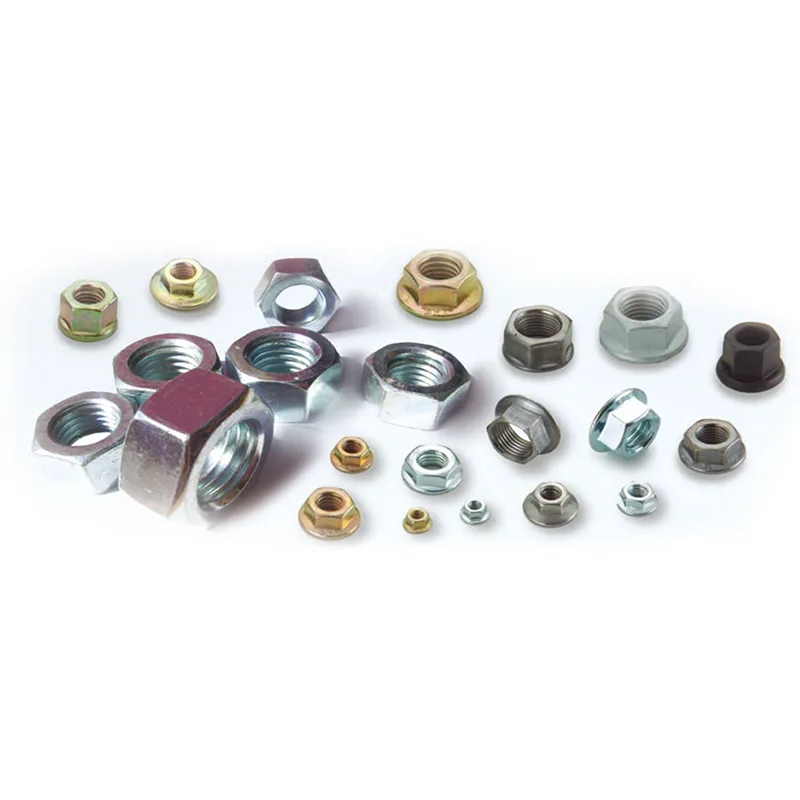

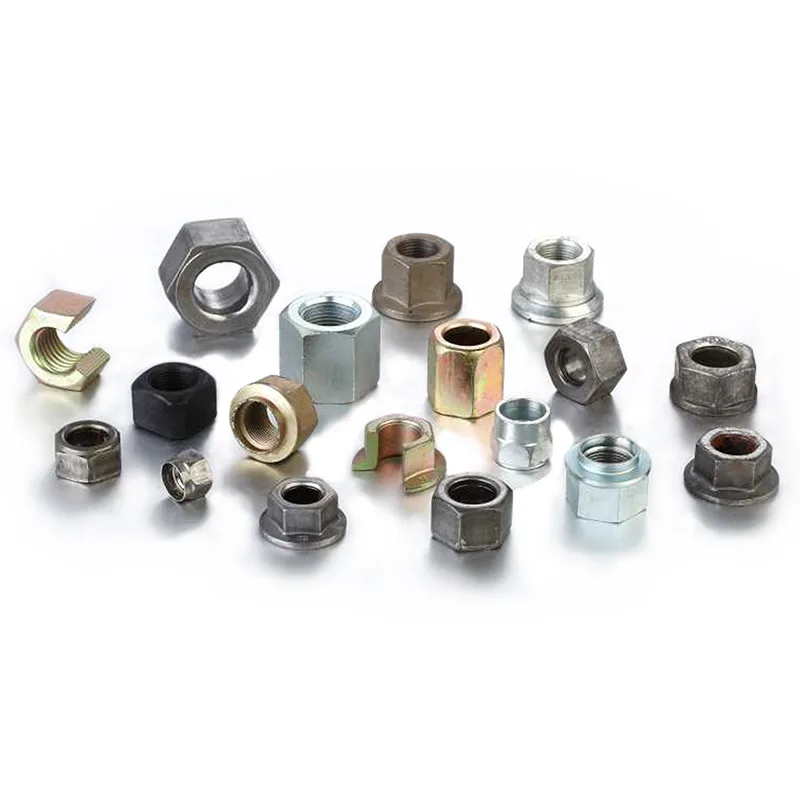

Porcas com contornos ou chanfros especiais
Componentes de fixação automotiva e mecânica
Porcas industriais com expectativas dimensionais mais restritas
Fixadores projetados que exigem geometria consistente
A formação de porcas a frio depende da deformação e não da usinagem. Ao adicionar uma estação extra, o formador de porca de 7 estações ajuda a melhorar o fluxo interno do material e a consistência da superfície. Os compradores normalmente avaliam esta máquina com base na estabilidade do ferramental, na repetibilidade da conformação e na adaptabilidade a diferentes designs de porcas.
A TAICHUANG apoia os clientes alinhando as configurações dos formadores de porca com os desenhos do produto, propriedades dos materiais e metas de planejamento de produção.
Q1: Por que escolher um formador de porca de 7 estações em vez de um modelo de 6 estações?
A estação adicional permite um controle mais preciso sobre o fluxo de material e suporta formatos de porcas mais complexos.
Q2: Esta ainda é considerada uma máquina de rumo a frio?
Sim, forma porcas por deformação a frio sem remoção de material.
Q3: A contagem mais alta de estações aumenta a complexidade da configuração?
A configuração requer planejamento, mas também oferece maior flexibilidade de conformação.
