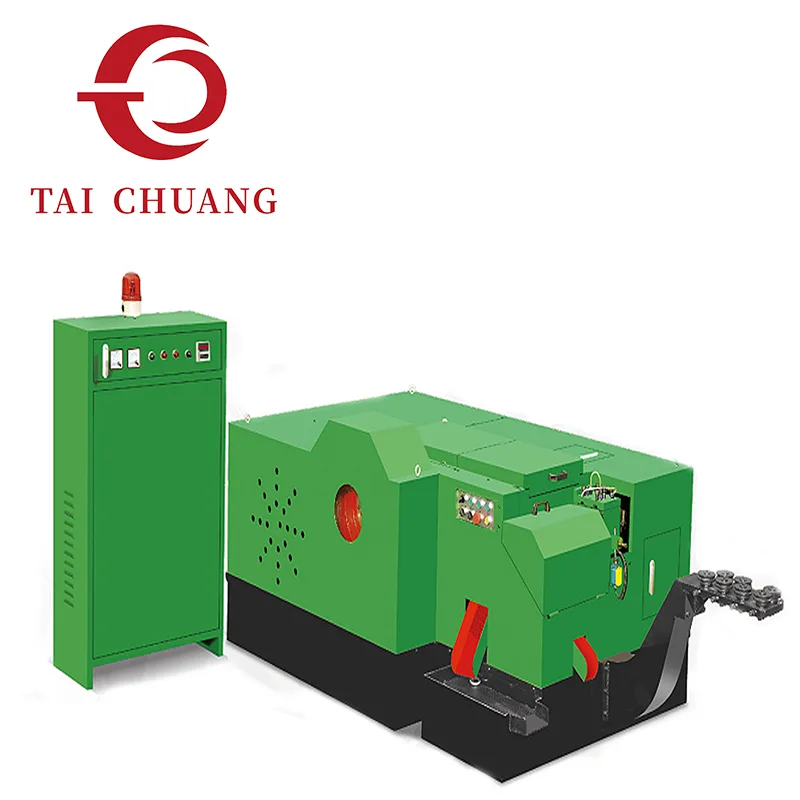

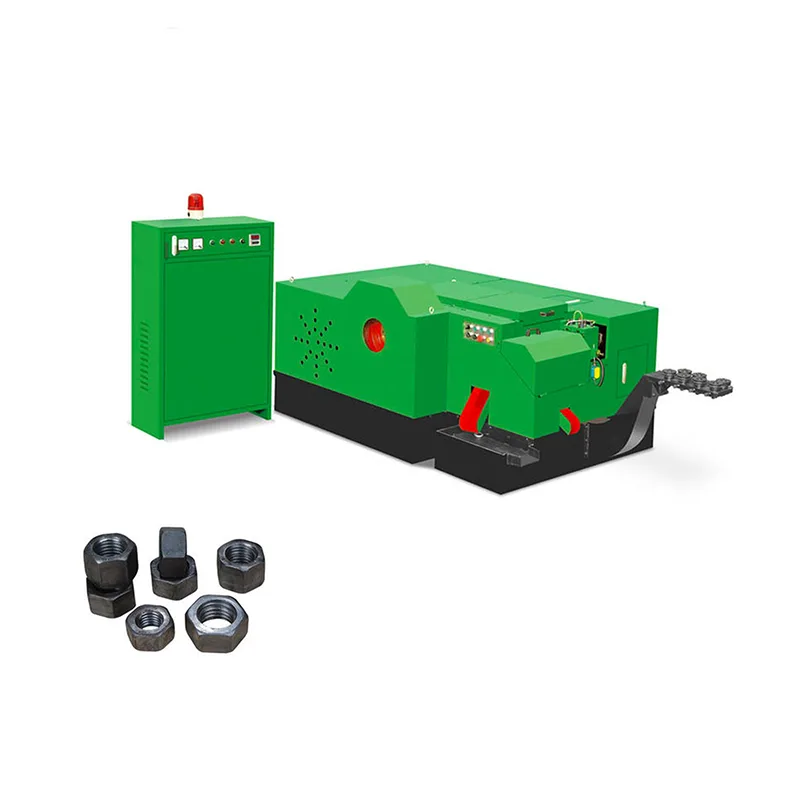

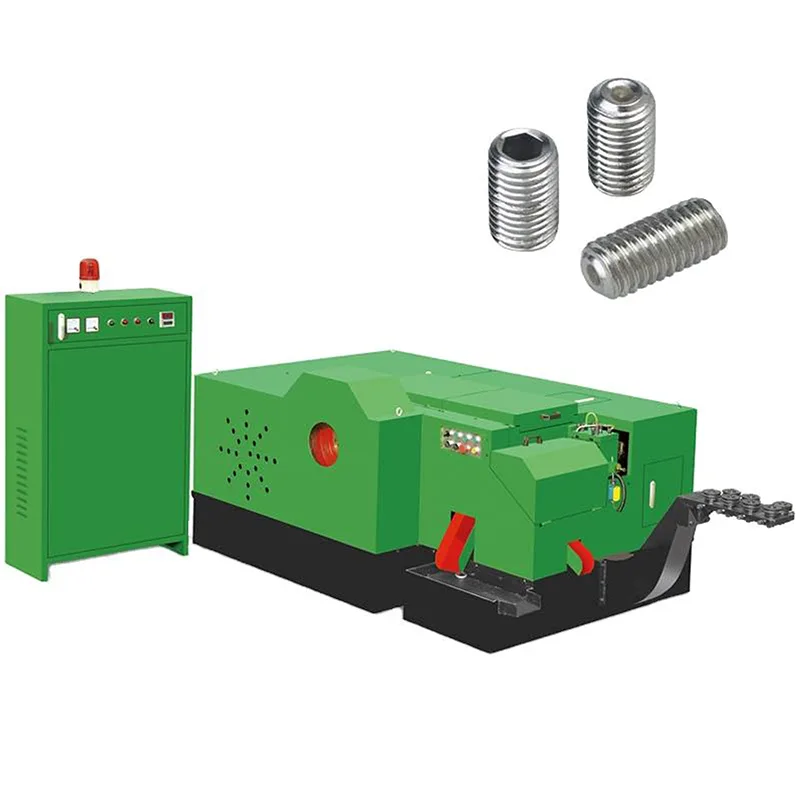

O formador de porcas de tamanho pequeno é otimizado para formar porcas com diâmetros relativamente pequenos e detalhes estruturais finos. Nas aplicações de máquinas de encabeçamento a frio, peças menores apresentam diferentes desafios, como sensibilidade de alinhamento, controle de fluxo de material e variação dimensional.
Em vez de focar na capacidade de conformação, este formador de nozes enfatiza a precisão, a estabilidade e o posicionamento repetível. Os estágios de ferramental e conformação são organizados para suportar deformação controlada adequada a perfis de porcas pequenas, ajudando a manter uma geometria consistente durante a produção contínua.
A TAICHUANG apresenta esta solução para compradores que priorizam precisão e confiabilidade na fabricação de nozes pequenas, em vez de alta complexidade de conformação.
|
Modelo |
TCNF-8B6S |
TCNF-8B6L |
TCNF-11B6S |
TCNF-11B6L |
|
Quantidade de moldes/NÃO. |
6 |
6 |
6 |
6 |
|
Produtos Diâmetro Externo/mm |
5-8 |
5-8 |
5,5-12,7 |
5,5-12,7 |
|
Tamanho dos produtos/mm |
M2.5-M5 |
M2.5-M5 |
M3-M6 |
M3-M6 |
|
Diâmetro máximo de corte/mm |
8 |
8 |
12 |
12 |
|
Comprimento máximo de corte/mm |
10 |
15 |
20 |
35 |
|
Passo da matriz/mm |
38 |
38 |
50 |
50 |
|
Força de pressão/kgs |
30000 |
30000 |
65000 |
65000 |
|
Capacidade/peças/min |
160-200 |
160-200 |
120-160 |
120-160 |
|
Motor Lubrificante/kw |
1.5 |
1.5 |
1.5 |
1.5 |
|
Consumo de Lubrificantes/L |
400 |
400 |
600 |
600 |
|
Potência do motor principal/kw |
7.5 |
7.5 |
11 |
11 |
|
Volume (C*L*A)/cm |
300*136*100 |
300*136*100 |
390*163*126 |
390*163*126 |
|
Peso/kg |
2100 |
2100 |
4200 |
4200 |
|
Modelo |
TCNF-14B6S | TCNF-14B6L | TCNF-17B6S | TCNF-19B6S |
|
Quantidade de moldes/NÃO. |
6 | 6 | 6 | 6 |
|
Produtos Diâmetro Externo/mm |
10-17 | 10-17 | 14-17 | 14-22 |
|
Tamanho dos produtos/mm |
M6-M10 | M6-M10 | M8-M10 | M8-M14 |
|
Diâmetro máximo de corte/mm |
14 | 14 | 17 | 19 |
|
Comprimento máximo de corte/mm |
25 | 35 | 40 | 60 |
|
Passo da matriz/mm |
60 | 60 | 70 | 80 |
|
Força de pressão/kgs |
90000 | 90000 | 120000 | 200000 |
|
Capacidade/peças/min |
100-160 | 100-160 | 100-140 | 80-140 |
|
Motor Lubrificante/kw |
2.2 | 2.2 | 2.2 | 2.2 |
|
Consumo de Lubrificantes/L |
900 | 900 | 1200 | 1600 |
|
Potência do motor principal/kw |
15 | 15 | 30 | 45 |
|
Volume (C*L*A)/cm |
460*193*155 | 460*193*155 | 480*220*180 | 510*230*190 |
|
Peso/kg |
8500 | 8500 | 11500 | 16000 |
Posicionamento estável do material para peças pequenas
Deformação controlada para reduzir a variação dimensional
Ritmo de conformação otimizado para porcas compactas
Melhor consistência em longas execuções de produção

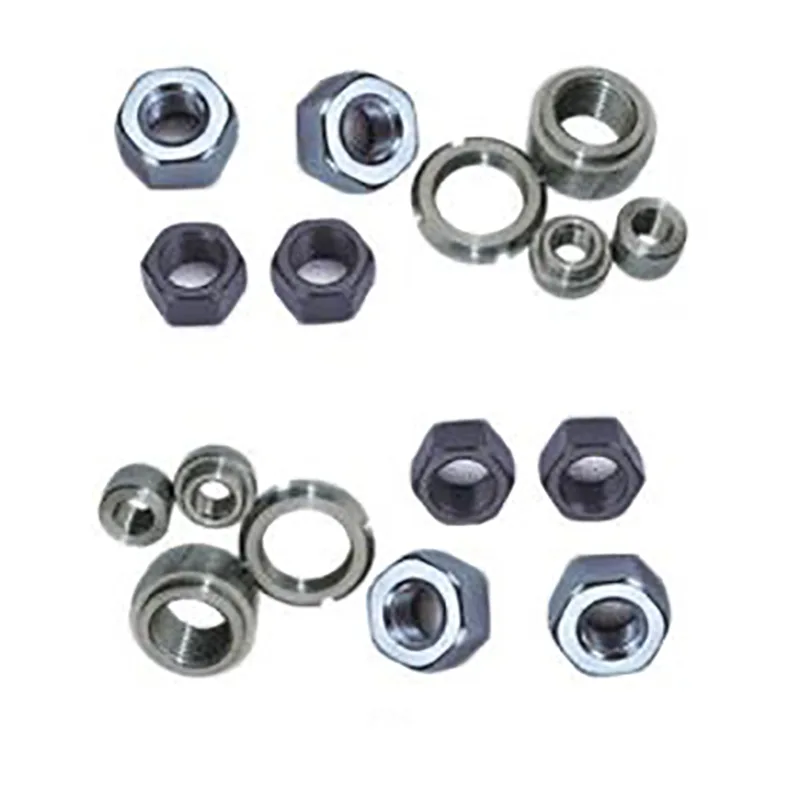

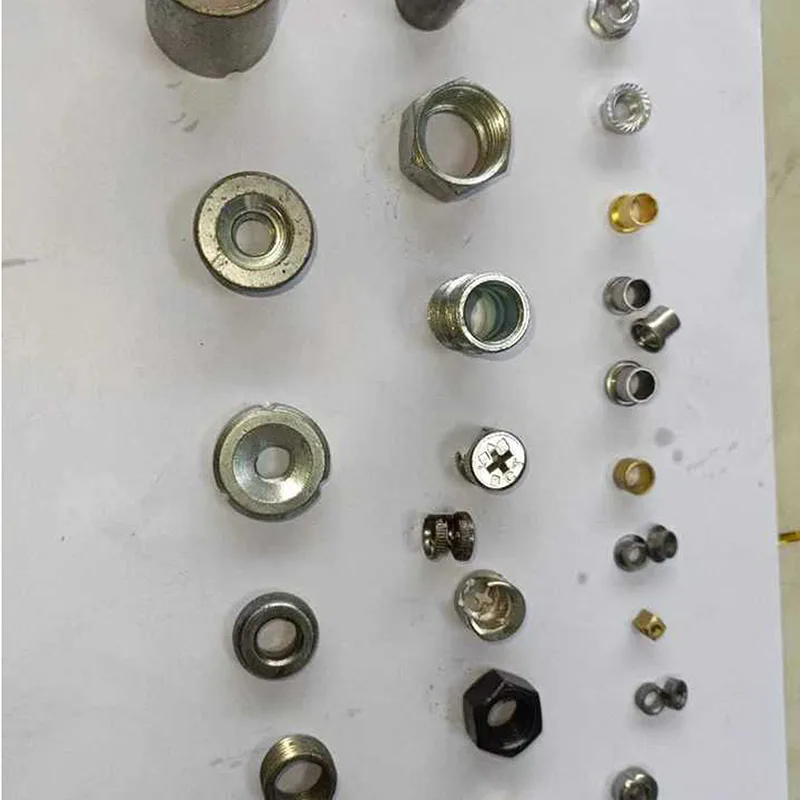

Porcas sextavadas pequenas
Fixadores de precisão para eletrônicos e máquinas
Componentes mecânicos para serviços leves
Sistemas de fixação compactos
A conformação de porcas pequenas requer um equilíbrio cuidadoso entre a força de conformação e o controle de deformação. Força excessiva pode causar instabilidade, enquanto controle insuficiente pode levar à inconsistência dimensional. O formador de porcas de tamanho pequeno aborda isso concentrando-se no comportamento de formação previsível, em vez da produção máxima.
A TAICHUANG apoia os clientes ajudando a combinar a configuração do formador de porca com o tamanho da porca, características do material e expectativas de precisão.
Q1: O que define um formador de nozes de “tamanho pequeno”?
Ele é projetado para porcas com dimensões menores que requerem controle preciso de conformação.
Q2: Pode ser usado para porcas padrão?
Sim, mas é selecionado principalmente quando a precisão do tamanho pequeno é uma prioridade.
Q3: Isso é adequado para aplicações de fixadores de precisão?
É comumente avaliado para aplicações onde a consistência dimensional é crítica.
