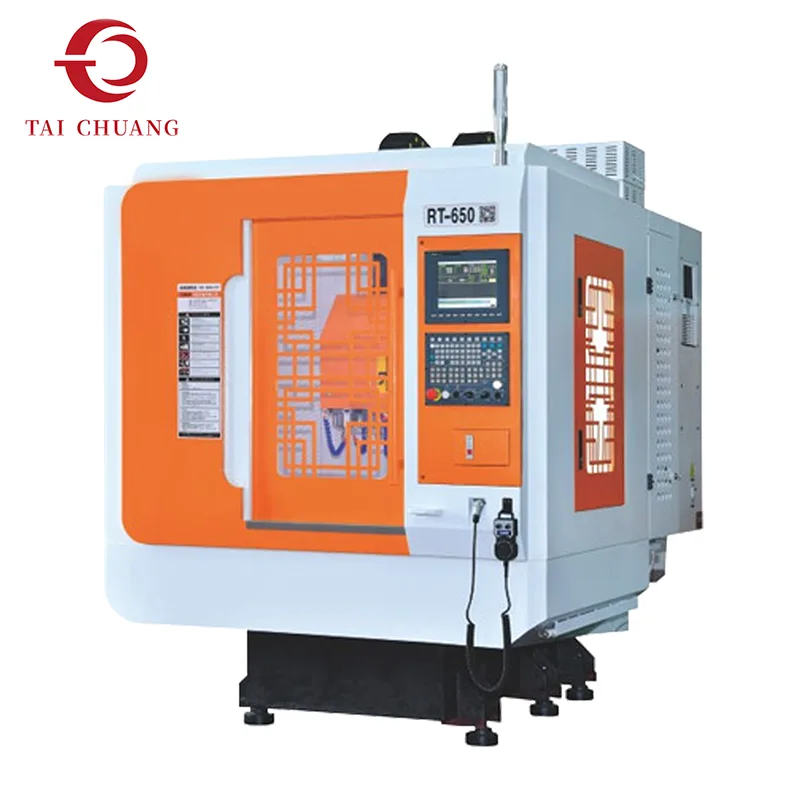

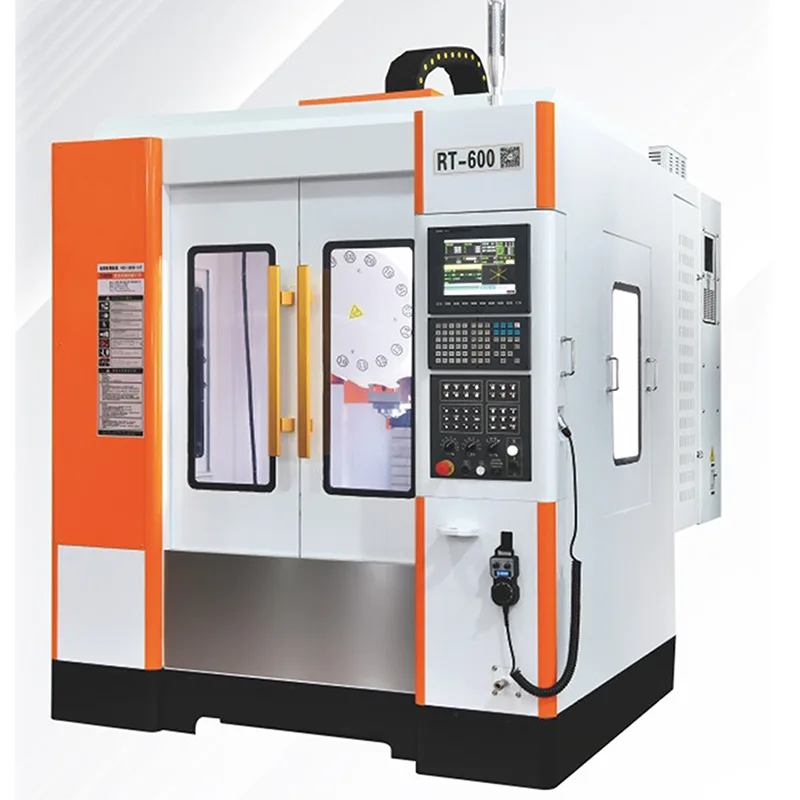

Nas indústrias de manufatura modernas, muitos componentes mecânicos exigem múltiplos furos perfurados e roscados como parte de seu projeto de montagem. Quando os volumes de produção são altos, os fabricantes muitas vezes precisam de equipamentos de usinagem especializados, capazes de realizar operações de perfuração e rosqueamento rapidamente, mantendo uma precisão consistente. O Centro de Usinagem de Perfuração e Rosqueamento de Alta Velocidade foi projetado para atender a esses requisitos.
Este centro de usinagem integra tecnologia de fuso de alta velocidade com movimento rápido do eixo para melhorar significativamente a eficiência da usinagem. Em comparação com os centros de usinagem convencionais, os centros de furação e rosqueamento são otimizados para operações que envolvem trocas frequentes de ferramentas e processos repetidos de usinagem de furos. A máquina é capaz de executar furação, rosqueamento rígido e fresamento leve em um único ciclo de usinagem.

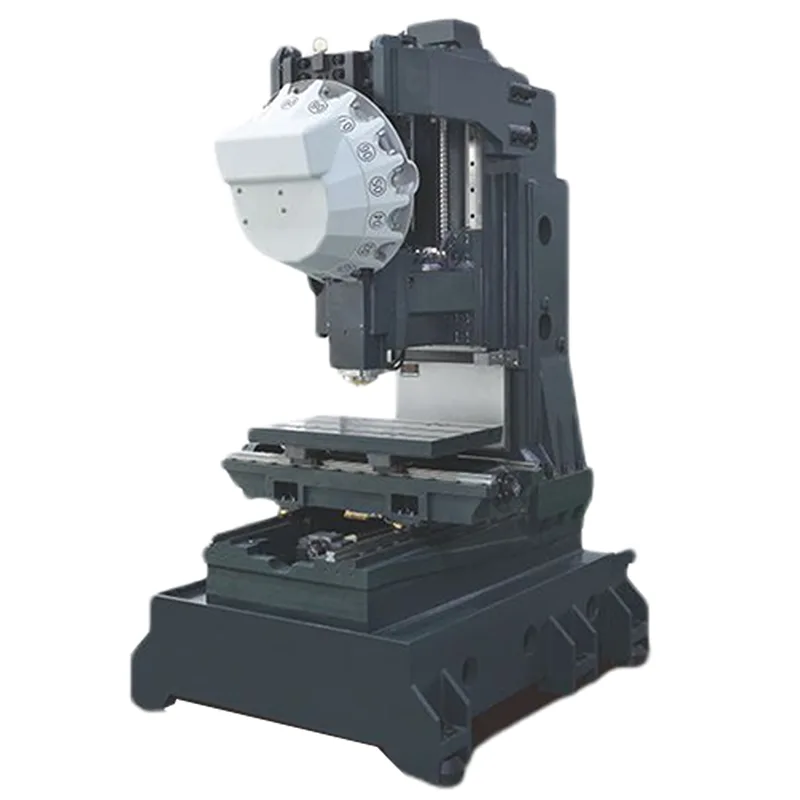

A estrutura da máquina foi projetada para suportar operação estável em altas velocidades do fuso. Guias de precisão e sistemas de alimentação acionados por servo garantem um controle de movimento suave, permitindo que a máquina mantenha um posicionamento preciso durante a produção em alta velocidade. Os trocadores automáticos de ferramentas aumentam ainda mais a eficiência, permitindo a troca rápida entre ferramentas de perfuração e ferramentas de rosqueamento durante as operações de usinagem.
O Centro de Usinagem de Perfuração e Rosqueamento de Alta Velocidade é amplamente utilizado em ambientes de produção onde a eficiência e a repetibilidade são críticas. Os fabricantes que produzem peças mecânicas com vários furos roscados geralmente contam com esse tipo de equipamento para aumentar o rendimento e reduzir o tempo de ciclo.
TAICHUANG apresenta esta solução de usinagem de furação e rosqueamento para fabricantes industriais que buscam equipamentos confiáveis para processamento de componentes metálicos de alta eficiência.
|
Modelo |
Unidade |
RT650/T6 |
RT850/T8 |
RT10/T10 |
|
AVC |
||||
|
Trabalho X - curso do eixo |
milímetros |
600 |
800 |
1000 |
|
Trabalho Y - curso do eixo |
milímetros |
500 |
500 |
500 |
|
Cabeça Z - curso do eixo |
milímetros |
480 |
520 |
520 |
|
Distância da ponta do fuso à bancada |
milímetros |
120 - 600 |
100 - 740 |
100 - 740 |
|
Distância do centro do fuso à coluna |
milímetros |
515 |
546 |
546 |
|
Bancada de trabalho |
|
|
|
|
|
Tamanho da bancada |
milímetros |
650*480 |
1000*500 |
1000*500 |
|
Carga máxima |
kg |
600 |
600 |
600 |
|
Número de slots T |
- |
4 |
4 |
4 |
|
T - tamanho do slot |
milímetros |
14 |
14 |
14 |
|
Fuso |
||||
|
Velocidade do fuso (padrão) |
rpm |
20000 |
20000 |
20000 |
|
Velocidade do fuso (opcional) |
rpm |
15.000/20.000 |
15.000/20.000 |
15.000/20.000 |
|
Potência do fuso |
kw |
3,7/5,5 |
3,7/5,5 |
3,7/5,5 |
|
Especificação final do fuso |
- |
BT30 |
BT30 |
BT30 |
|
Alimentar |
|
|
|
|
|
X,Y - avanço rápido do eixo |
mm/min |
48000 |
48000 |
48000 |
|
Z - avanço rápido do eixo |
mm/min |
48000 |
48000 |
48000 |
|
Avanço de corte de três eixos |
mm/min |
1 - 10.000 |
1 - 10.000 |
1 - 10.000 |
|
Outros |
||||
|
Potência do motor de três eixos |
kw |
2,4/2,4/3,9 |
2,4/2,4/3,9 |
2,4/2,4/3,9 |
|

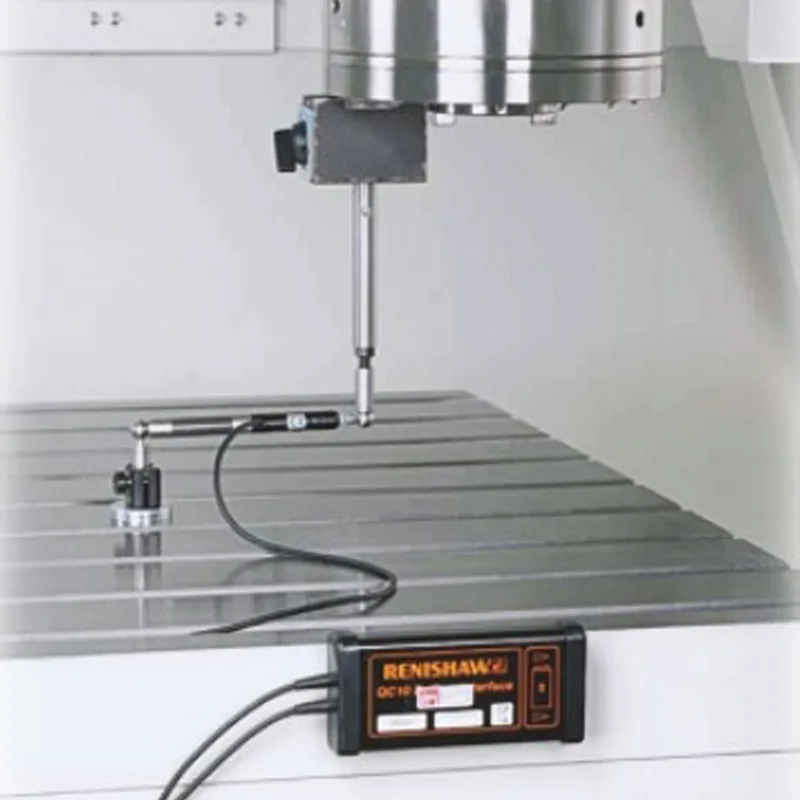

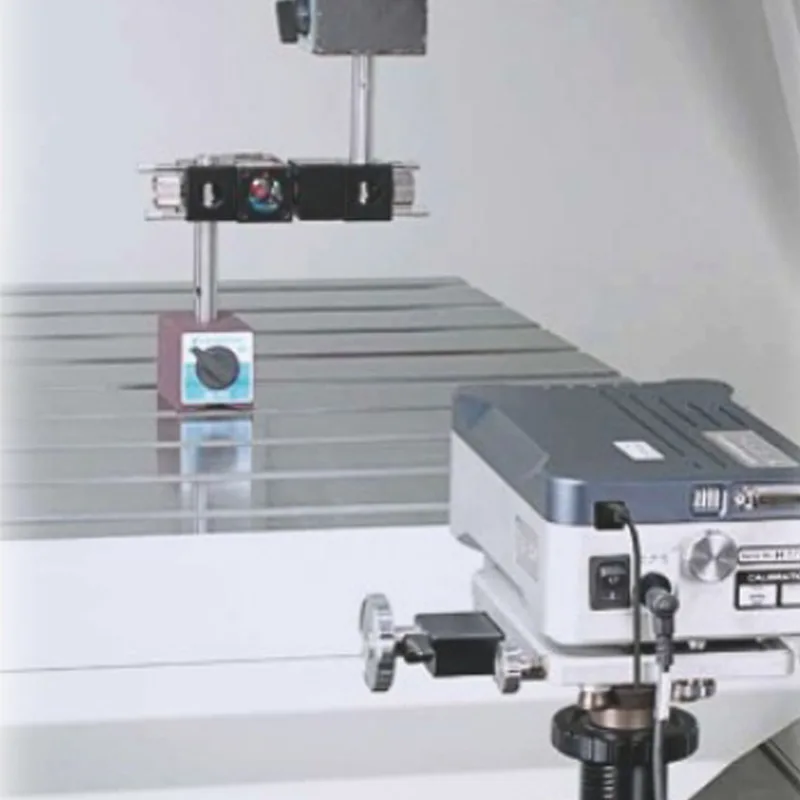

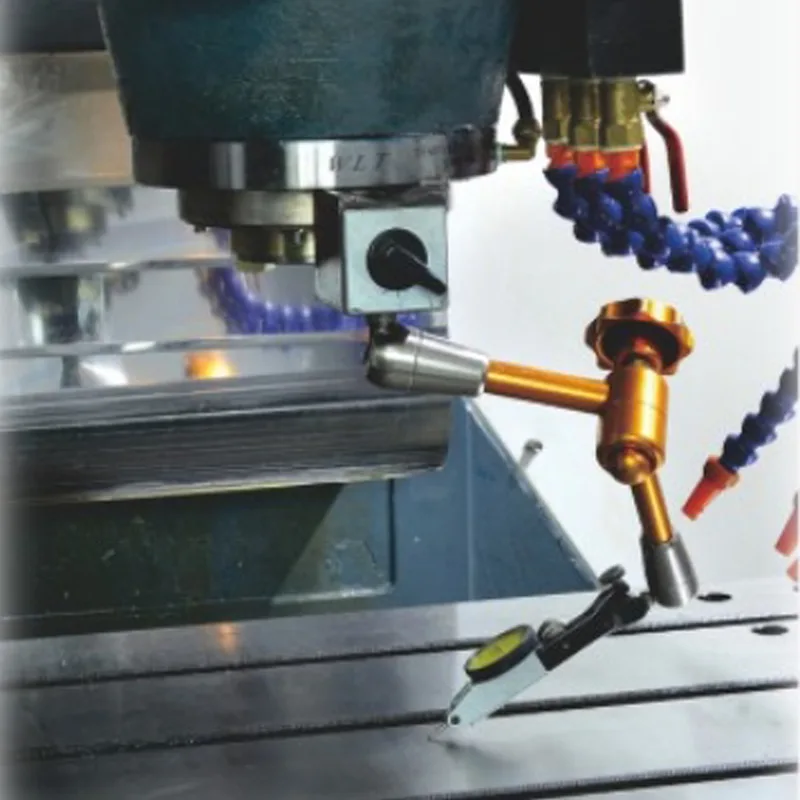

Precisão de posicionamento |
milímetros |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Repetibilidade |
milímetros |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Controlador |
- |
1 |
1 |
1 |
|
Bomba de fluido de corte |
HP |
8 |
8 |
8 |
|
Requisito de energia |
kva |
5.5 |
5.5 |
5.5 |
|
Especificação de pressão de ar |
bar |
4-5 |
4-5 |
4-5 |
|
Peso da máquina |
kg |
3000 |
3420 |
3800 |
|
Tamanho da máquina |
milímetros |
1800*2300*2400 |
2300*2300*2500 |
2600*2300*2500 |
O Centro de Usinagem de Perfuração e Rosqueamento de Alta Velocidade integra diversos processos de usinagem comumente necessários na produção de peças mecânicas.
A máquina suporta operações rápidas de perfuração em peças metálicas, permitindo a criação eficiente de padrões de furos precisos.
As operações de rosqueamento podem ser concluídas por meio de funções de rosqueamento rígido que garantem formação de rosca precisa e qualidade consistente.
Além de furar e rosquear, a máquina pode realizar operações leves de fresamento, como corte de canais e acabamento superficial.
Um trocador automático de ferramentas permite a troca rápida entre diferentes ferramentas durante os ciclos de usinagem, melhorando a produtividade.
A alta velocidade do fuso e o rápido movimento do eixo ajudam a reduzir o tempo de ciclo para operações de perfuração e rosqueamento.
O Centro de Usinagem de Perfuração e Rosqueamento de Alta Velocidade é particularmente adequado para produção em lote de peças que requerem numerosos furos e recursos roscados.
As funções de rosqueamento rígido ajudam a manter a geometria precisa da rosca em grandes lotes de produção.
A máquina pode processar vários componentes metálicos que requerem operações de perfuração, rosqueamento e fresamento leve.

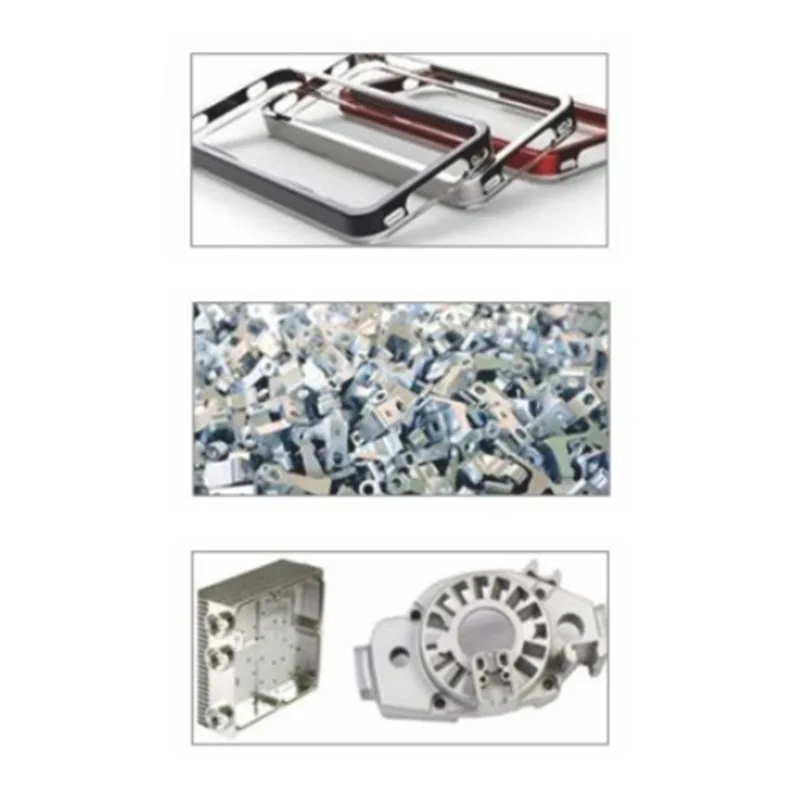

Aplicado ao processamento de peças de placas de pequeno e médio porte, peças de discos e peças de invólucros em indústrias como 3C (PC, telefonia móvel, comunicação), peças automotivas, fabricação de pequenos moldes e assistência médica.
Após a fixação única das peças, vários processos, como fresamento, mandrilamento, furação e rosqueamento, podem ser concluídos. É particularmente adequado para processamento de pequenos lotes e peças únicas.
Sistemas de controle da Mitsubishi (Japão), Fanuc (Japão), Syntec (China) ou Siemens (Alemanha).
Motores de fuso da Mitsubishi (Japão), Fanuc (Japão) ou Siemens (Alemanha).
Motores e acionamentos de três eixos da Mitsubishi (Japão), Fanuc (Japão) ou Siemens (Alemanha).
Fusos de marcas conhecidas de Taiwan. Guias lineares da HIWIN (Taiwan), PMI (Taiwan), THK (Japão) ou (Rexroth, Alemanha).
Parafusos de esferas da HIWIN (Taiwan), PMI (Taiwan), THK (Japão) ou (Rexroth, Alemanha).
Três eixos adotam rolamentos NSK (Japão).
Para que é utilizado um centro de usinagem de furação e rosqueamento?
Um centro de usinagem de perfuração e rosqueamento é projetado para realizar operações de perfuração e rosqueamento de alta velocidade em componentes metálicos.
Como é diferente de um centro de usinagem convencional?
As máquinas de perfuração e rosqueamento são otimizadas para processamento rápido de furos e trocas frequentes de ferramentas, tornando-as mais eficientes para peças com muitos furos roscados.
Quais materiais podem ser processados?
Os materiais típicos incluem alumínio, aço carbono, aço inoxidável e outros metais de engenharia comumente usados.
Quais indústrias comumente usam centros de usinagem de perfuração e rosqueamento?
Indústrias como fabricação automotiva, produção de equipamentos eletrônicos e fabricação de máquinas industriais costumam usar essas máquinas.
A máquina pode realizar operações de fresagem?
Sim. Além de furar e rosquear, operações leves de fresamento também podem ser realizadas dependendo da configuração da ferramenta.
