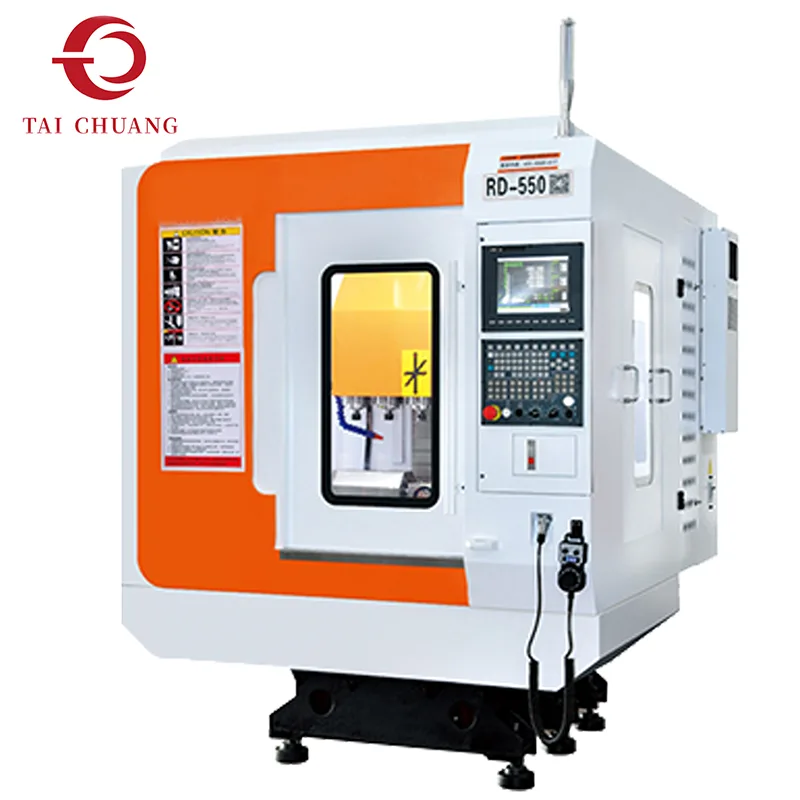

As indústrias de manufatura que exigem detalhes finos de superfície e microusinagem precisa geralmente dependem de equipamentos especializados projetados para operações de gravação e fresamento de alta velocidade. O Centro de Usinagem de Gravação e Fresamento foi desenvolvido para realizar esses processos com eficiência, mantendo alta precisão de posicionamento e excelente qualidade superficial.
Ao contrário dos centros de usinagem pesados projetados para grandes cargas de corte, as máquinas de gravação e fresagem concentram-se na precisão e na alta velocidade do fuso. A máquina está equipada com um sistema de fuso de alta velocidade que permite operações de corte detalhadas em pequenos recursos e padrões complexos. Essa capacidade torna a máquina adequada para a produção de componentes e moldes de precisão onde o acabamento superficial e a precisão dimensional são críticos.
A estrutura da máquina foi projetada para manter a rigidez e, ao mesmo tempo, suportar movimentos suaves do eixo em alta velocidade. Guias lineares de precisão e sistemas de movimento servoacionados permitem o posicionamento preciso da ferramenta durante operações de gravação e fresamento. Esses recursos ajudam a reduzir a vibração de usinagem e garantem um desempenho de corte estável durante tarefas de usinagem detalhadas.
O Centro de Usinagem de Gravação e Fresamento pode realizar uma variedade de operações de usinagem, incluindo gravação de precisão, fresamento de contorno, corte de micro-ranhuras e acabamento superficial. Ao combinar essas capacidades em um único sistema CNC, os fabricantes podem obter uma produção eficiente de peças complexas que exigem detalhes de usinagem finos.
A TAICHUANG fornece esta solução de gravação e fresamento para fabricantes que buscam equipamentos confiáveis para fabricação de componentes de precisão.
|
Modelo |
Unidade |
RD580 (Cinco - Máquina de Fuso) |
RD-L650 |
RD-L870 |
|
AVC |
||||
|
Trabalho X - curso do eixo |
milímetros |
590 |
600 |
800 |
|
Trabalho Y - curso do eixo |
milímetros |
320 |
500 |
700 |
|
Cabeça Z - curso do eixo |
milímetros |
320 |
250 |
330 |
|
Distância da ponta do fuso à bancada |
milímetros |
160 - 480 |
150 - 400 |
140 - 490 |
|
Distância do centro do fuso à coluna |
milímetros |
380 |
263 - 480 |
570 |
|
Bancada de trabalho |
||||
|
Tamanho da bancada |
milímetros |
600*380 |
600*500 |
800*700 |
|
Carga máxima |
kg |
400 |
3300 |
4000 |
|
Número de slots T |
- |
4 |
5 |
5 |
|
T - tamanho do slot |
milímetros |
14 |
18 |
18 |
|
Fuso |
||||
|
Velocidade do fuso (padrão) |
rpm |
24000 |
24000 |
24000 |
|
Velocidade do fuso (opcional) |
rpm |
24.000/36.000 |
24.000/36.000 |
24.000/36.000 |
|
Potência do fuso |
kw |
3,22 (2 séries) / 2,23 (3 séries) |
5,5/7,5 |
5,5/7,5 |
|
Especificação final do fuso |
- |
ER20 |
ER25 |
ER25 |
|
Alimentar |
||||
|
X,Y - avanço rápido do eixo |
mm/min |
30000 |
30000 |
30000 |
|
Z - avanço rápido do eixo |
mm/min |
30000 |
30000 |
30000 |
|
Avanço de corte de três eixos |
mm/min |
1 - 10.000 |
1 - 10.000 |
1 - 10.000 |
|
Outros |
||||
|
Potência do motor de três eixos |
kw |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
|
Precisão de posicionamento |
milímetros |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Repetibilidade |
milímetros |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Controlador |
- |
1 |
1 |
1 |
|
Bomba de fluido de corte |
HP |
8 |
8 |
8 |
|
Requisito de energia |
kva |
5 |
5 |
5 |
|
Especificação de pressão de ar |
bar |
4 - 5 |
4 - 5 |
4 - 5 |
|
Peso da máquina |
kg |
2000 |
2000 |
2000 |
|
Tamanho da máquina |
milímetros |
1600*2100*2300 |
1600*2100*2300 |
1600*2100*2300 |

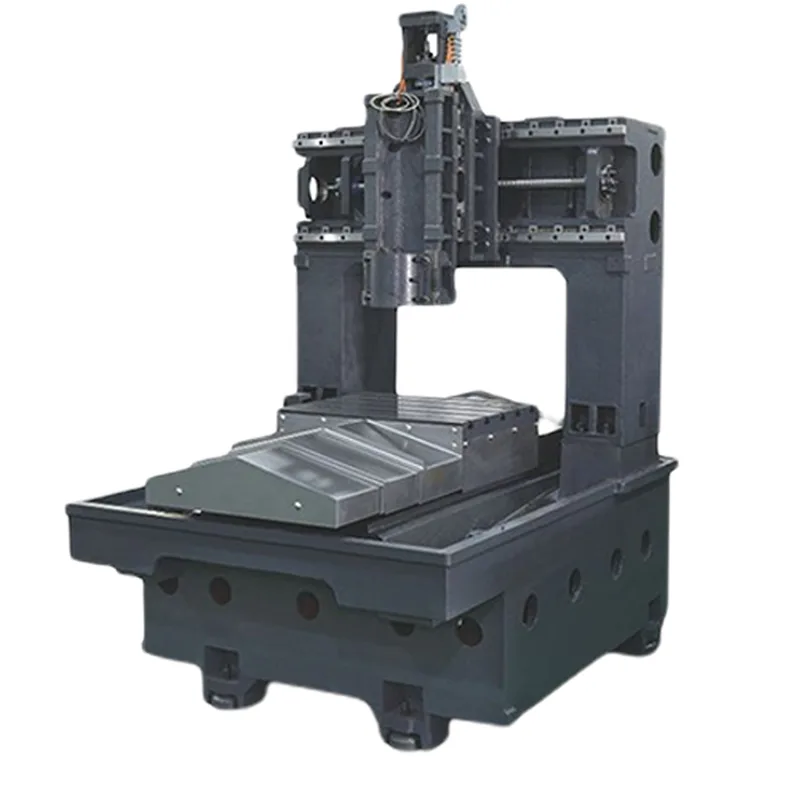

O Centro de Usinagem de Gravação e Fresagem adota a exclusiva tecnologia integrada de viga transversal e base, com estrutura tipo pórtico de alta rigidez.
Ele garante alta precisão e vida útil do maquinário a longo prazo e possui forte resistência a terremotos.
Os três eixos adotam guias lineares e parafusos esféricos importados de alta precisão, que são resistentes ao desgaste, têm baixo coeficiente de atrito e apresentam alta precisão de posicionamento, flexibilidade e movimento suave. São usados rolamentos NSK japoneses e acoplamentos importados.
O fuso elétrico de alta velocidade, alto torque e alta precisão pode atender aos requisitos de usinagem de alta velocidade e garantir precisão; ele pode realizar fresamento em alta velocidade de pequenos moldes e peças de precisão, com alta precisão de usinagem, baixa vibração e baixo ruído.
O sistema de controle adota sistemas CNC de alta velocidade Taiwan Syntec e LNC, que são fáceis de aprender e usar.
O sistema de acionamento adota os sistemas de servoacionamento AC japoneses Yaskawa e Yamazaki Mazak, que funcionam suavemente, têm excelente desempenho de aceleração, baixo ruído e alta precisão de controle.
Fuso elétrico de alta velocidade com 24.000 - 48.000 rpm. Combinação perfeita de alta velocidade de rotação e alta velocidade de movimento.
Três eixos adotam guias lineares, apresentando velocidade rápida e alta precisão.
A primeira escolha para processamento de moldes, eletrodos e peças em lote, com alta relação custo-benefício.
Compatível com o purificador eletrostático de névoa de óleo.
Base e coluna ampliadas, estáveis e confiáveis.
Tampa externa totalmente fechada com sistema de exaustão para reduzir a névoa de óleo gerada durante a usinagem em alta velocidade.
Equipado com fuso de alta velocidade e alta precisão, garantindo alta precisão de usinagem e bom acabamento.
Combinado com um resfriador de óleo do fuso de alta velocidade para garantir que as características do fuso não sejam perdidas devido ao calor.
Três eixos adotam guias lineares, com velocidade rápida e alta precisão.
Para que serve um centro de usinagem de gravação e fresamento?
Um centro de usinagem de gravação e fresamento é usado para gravação de alta precisão, microfresamento e usinagem detalhada de superfícies de materiais metálicos e não metálicos.
O que torna esta máquina diferente de um centro de usinagem padrão?
As máquinas de gravação e fresagem são projetadas para operações de corte leve e de alta velocidade e tarefas de usinagem fina que exigem alta qualidade de superfície.
Quais materiais podem ser processados nesta máquina?
Os materiais comuns incluem alumínio, cobre, latão, aço inoxidável, plásticos e outros materiais de engenharia.
Quais indústrias costumam usar centros de usinagem de gravação e fresamento?
Indústrias como fabricação de moldes, produção de eletrônicos, mecânica de precisão e processamento de metais decorativos usam essas máquinas com frequência.
A máquina pode realizar usinagem CNC complexa?
Sim. O controle CNC permite que a máquina execute caminhos de ferramentas complexos para operações detalhadas de gravação e fresamento de contorno.
