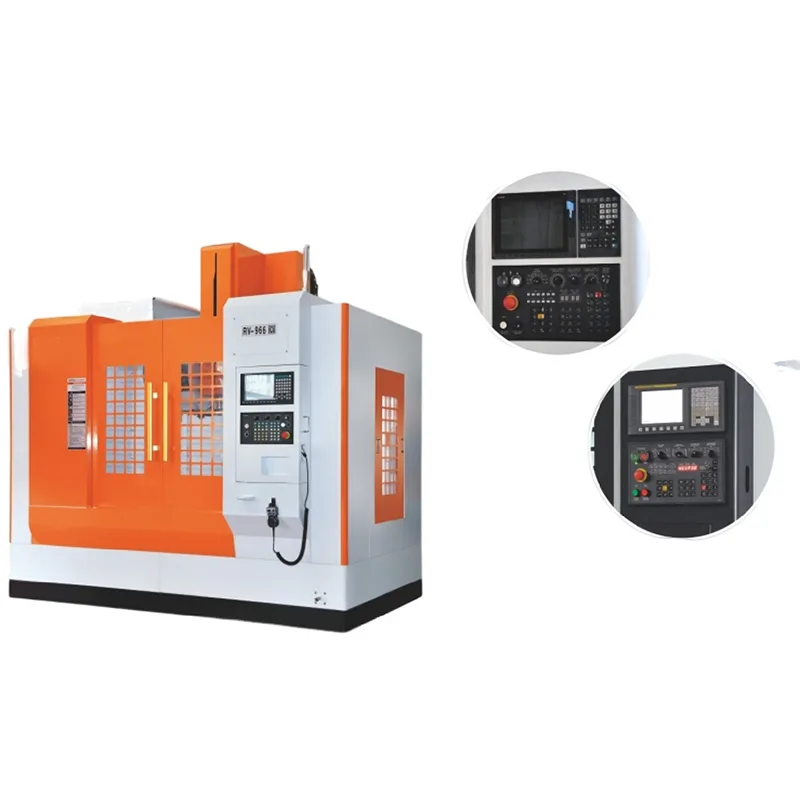

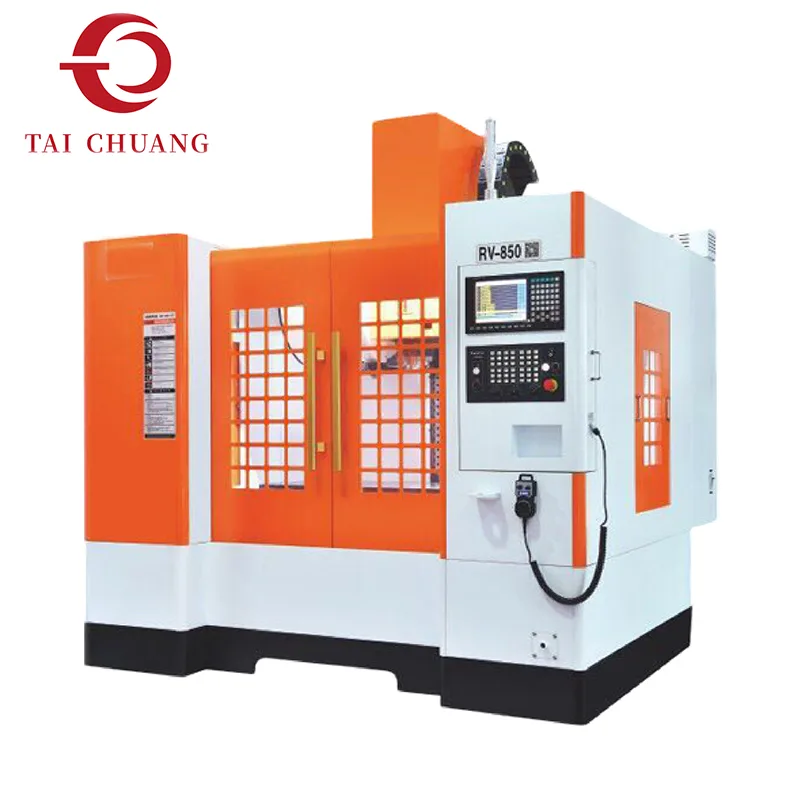

O Centro de Usinagem Vertical (VMC) é uma das máquinas CNC mais utilizadas nas indústrias de manufatura modernas. Projetada com um fuso orientado verticalmente e uma mesa de trabalho móvel, a máquina oferece uma plataforma versátil para uma ampla gama de operações de usinagem, incluindo fresamento, furação, rosqueamento e processamento de contornos.
A configuração vertical do fuso permite que as ferramentas de corte se aproximem da peça por cima, proporcionando excelente visibilidade para os operadores e remoção eficiente de cavacos durante a usinagem. Esta estrutura é particularmente adequada para usinar superfícies planas, ranhuras, furos e contornos complexos em componentes metálicos.
Equipada com tecnologia de controle CNC, a máquina pode realizar múltiplas operações de usinagem automaticamente com base em caminhos de ferramenta programados. Os trocadores automáticos de ferramentas permitem que diferentes ferramentas de corte sejam usadas em um único ciclo de usinagem, reduzindo a intervenção manual e melhorando a eficiência geral da produção.
O Centro de Usinagem Vertical foi projetado para suportar desempenho de usinagem estável em uma ampla variedade de materiais, incluindo aço, alumínio, aço inoxidável e outros metais de engenharia. Sua estrutura de máquina balanceada e sistema de movimento preciso ajudam a manter a precisão de usinagem consistente durante a produção de pequenos lotes e em grande escala.
A TAICHUANG fornece centros de usinagem verticais como parte de suas soluções de equipamentos de usinagem para fabricantes que buscam máquinas CNC confiáveis para produção de componentes de precisão.
|
Modelo |
RV850 |
RV9 |
RV966 |
RV1165 |
RV1170 |
RV1380 |
RV1580 |
|
Viagem |
|||||||
|
X - deslocamento do eixo |
800 milímetros |
900 milímetros |
900 milímetros |
1100 milímetros |
1100 milímetros |
1300 milímetros |
1500 milímetros |
|
Y - deslocamento do eixo |
500 milímetros |
600 milímetros |
650 milímetros |
650 milímetros |
700 milímetros |
800 milímetros |
800 milímetros |
|
Cabeçote Z - deslocamento do eixo |
500 milímetros |
600 milímetros |
600 milímetros |
600 milímetros |
700 milímetros |
800 milímetros |
800 milímetros |
|
Distância da ponta do fuso à mesa de trabalho |
100 - 600mm |
150 - 750mm |
100 - 700mm |
100 - 700mm |
150 - 850 mm |
150 - 950 mm |
150 - 950 mm |
|
Distância do centro do fuso à coluna |
570 milímetros |
690 milímetros |
720 milímetros |
720 milímetros |
700 milímetros |
760 milímetros |
900 milímetros |
|
Mesa de trabalho |
|||||||
|
Tamanho da mesa de trabalho |
1000*550mm |
1100*600mm |
1100*650mm |
1100*650mm |
1200*700mm |
1400*900mm |
1600*800mm |
|
Carga máxima |
800kg |
850kg |
800kg |
800kg |
900kg |
1100kg |
1400kg |
|
Número de slots T |
5 |
6 |
4 |
4 |
7 |
7 |
7 |
|
T - tamanho do slot |
18mm |
18mm |
18mm |
18mm |
18mm |
18mm |
18mm |
|
Fuso |
|||||||
|
Velocidade do fuso (padrão) |
10.000 rpm |
10.000 rpm |
10.000 rpm |
10.000 rpm |
10.000 rpm |
10.000 rpm |
10.000 rpm |
|
Velocidade do fuso (opcional) |
8.000 - 15.000 rpm |
10.000 - 15.000 rpm |
8.000 - 15.000 rpm |
8.000 - 15.000 rpm |
10.000 - 15.000 rpm |
10.000 - 15.000 rpm |
10.000 - 15.000 rpm |
|
Potência do fuso |
7,5/11 kW |
15/11 kW |
7,5/11 kW |
7,5/11 kW |
15/11 kW |
15/11 kW |
15/11 kW |
|
Conicidade do fuso |
BT40 |
BT40 |
BT40 |
BT40 |
BT40 |
BT40 |
BT50 |
|
Alimentar |
|||||||
|
Alimentação rápida do eixo X/Y |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
|
Z - avanço rápido do eixo |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
36.000 mm/min |
|
Avanço de corte por eixo |
1 - 10.000 mm/min |
1 - 10.000 mm/min |
1 - 10.000 mm/min |
1 - 10.000 mm/min |
1 - 10.000 mm/min |
1 - 10.000 mm/min |
1 - 10.000 mm/min |
|
Outros |
|||||||
|
Potência do motor de três eixos |
3,9*3,9*5,9 quilowatts |
3,9*3,9*5,9 quilowatts |
3,9*3,9*5,9 quilowatts |
3,9*3,9*5,9 quilowatts |
4,9*4,9*4,9 quilowatts |
2,4*2,4*3,9kw |
5,9*5,9*5,9kw |
|
Precisão de posicionamento |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
±0,005/300 mm |
|
Precisão de repetibilidade |
±0,003/300mm |
±0,003/300mm |
±0,003/300mm |
±0,003/300mm |
±0,003/300mm |
±0,003/300mm |
±0,003/300mm |
|
Controlador |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Pressão do fluido de corte |
28 CV |
28 CV |
28 CV |
28 CV |
28 CV |
28 CV |
28 CV |
|
Requisito de pressão de ar |
8kva |
8kva |
8kva |
8kva |
8kva |
8kva |
8kva |
|
Especificação elétrica |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
6 - 7 barras |
|
Peso da máquina |
5.000kg |
5.000kg |
5600kg |
5900kg |
11.000 kg |
12.000 kg |
14.000 kg |
|
Dimensões da máquina |
2500*2300*2500mm |
2500*2400*2650mm |
2600*2800*2500mm |
2800*2600*2600mm |
3560*3150*2850mm |
3800*3050*3100mm |
4650*3300*3200mm |
O Centro de Usinagem Vertical suporta uma variedade de operações de usinagem necessárias para a fabricação de componentes industriais.
A máquina pode realizar operações de fresamento precisas para criar superfícies planas, ranhuras e geometrias complexas em peças metálicas.
A perfuração de alta precisão permite a criação de furos posicionados com precisão para montagem mecânica.
As operações de rosqueamento podem ser concluídas automaticamente dentro do ciclo de usinagem.
Os caminhos da ferramenta controlados por CNC permitem que a máquina produza formas e contornos complexos.
A disposição vertical do fuso permite acesso de corte direto à peça, suportando operações eficientes de fresamento e furação.
O controle CNC avançado permite programação precisa de caminhos de usinagem e operação automatizada.
O sistema de troca de ferramentas permite a troca rápida entre múltiplas ferramentas durante a usinagem.
Guias de alta precisão garantem movimento suave do eixo e precisão de posicionamento confiável.
A máquina pode realizar vários processos de usinagem em uma configuração.
As trocas automáticas de ferramentas e a programação CNC reduzem o tempo de operação manual.
O controle de movimento preciso ajuda a manter a estabilidade dimensional durante a produção.
A máquina pode processar uma ampla gama de componentes metálicos usados em diferentes indústrias.
Indústria de processamento de peças de precisão: processamento de perfuração e fresamento CNC de peças de aço, peças de alumínio, modelos de protótipo, etc.
Indústria de óculos: Processamento de acessórios como peças de aço, eletrodos de cobre, ranhuras internas de armações de metal e armações de óculos de plástico, formas externas leves e padrões esculpidos.
Indústria relojoeira e joalheira (pingentes, anéis, pulseiras, etc.): Processamento como posições de vidro, posições de prensagem, furos de rosca, superfícies curvas, perfuração de superfície de arco, incrustação de pedra e escultura de caracteres.
A TAICHUANG fornece equipamentos de usinagem industrial projetados para suportar processos de fabricação modernos. Os centros de usinagem vertical introduzidos pela TAICHUANG são selecionados por fabricantes que buscam soluções eficientes de usinagem CNC.
equipamentos de usinagem para produção de componentes metálicos de precisão
máquinas adequadas para operações de fresagem, furação e rosqueamento
Soluções de usinagem CNC para diversas aplicações industriais
equipamentos que atendem indústrias de manufatura globais
A TAICHUANG se concentra em fornecer equipamentos de usinagem confiáveis que ajudam os fabricantes a melhorar a produtividade e a precisão da usinagem.
Para que serve um centro de usinagem vertical?
Um centro de usinagem vertical é usado para fresamento CNC, furação, rosqueamento e usinagem de contorno de componentes metálicos.
Quais materiais podem ser usinados em um VMC?
Os materiais comuns incluem alumínio, aço carbono, aço inoxidável, latão e outros metais de engenharia.
Qual é a vantagem de um centro de usinagem vertical?
Os centros de usinagem verticais oferecem boa visibilidade, remoção eficiente de cavacos e capacidade de usinagem versátil para muitos tipos de peças mecânicas.
Quais indústrias normalmente usam máquinas VMC?
Indústrias como fabricação automotiva, produção de máquinas, fabricação de moldes e fabricação de equipamentos industriais utilizam amplamente máquinas VMC.
Um centro de usinagem vertical pode realizar múltiplas operações?
Sim. Um VMC pode realizar fresamento, furação, rosqueamento e usinagem de contorno em um único programa de usinagem CNC.
