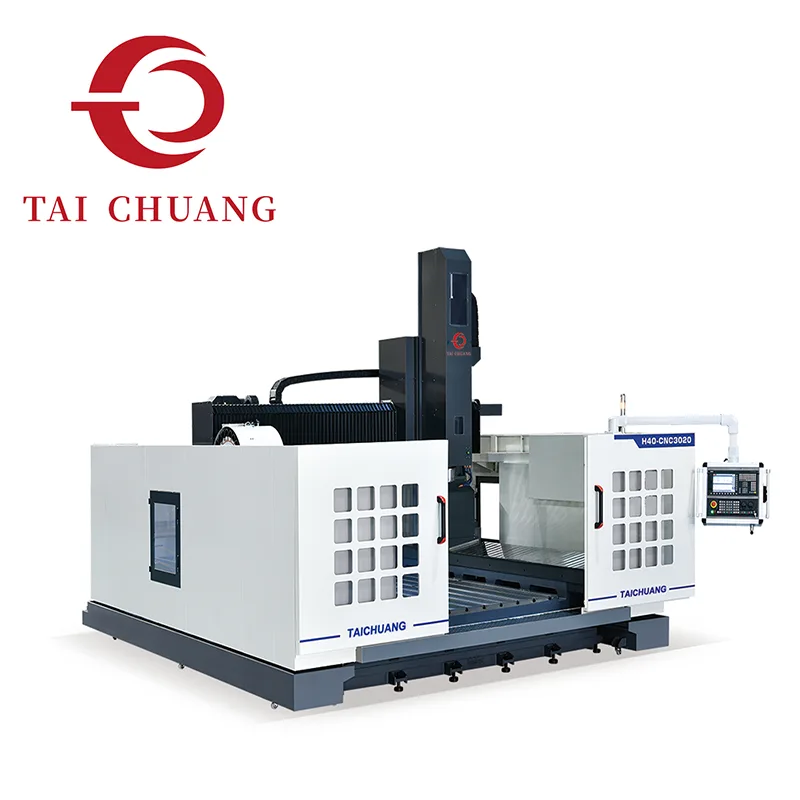

As indústrias de manufatura que produzem grandes componentes estruturais geralmente exigem equipamentos de usinagem capazes de lidar com dimensões estendidas de peças sem comprometer a precisão. O Centro de Usinagem de Pórtico de Coluna Móvel foi projetado para atender a esses requisitos por meio de uma arquitetura de máquina onde a coluna se desloca ao longo da base da máquina enquanto a mesa de trabalho permanece estacionária.
Esta configuração de coluna móvel oferece diversas vantagens para usinagem de peças grandes. Ao permitir que a coluna de usinagem se mova através da peça de trabalho, a máquina pode atingir longas distâncias de deslocamento sem a necessidade de mesas móveis extremamente grandes. Isso ajuda a manter a rigidez estrutural e ao mesmo tempo permite que o sistema processe peças longas comumente encontradas na fabricação industrial.
A estrutura em estilo pórtico fornece forte suporte mecânico para o conjunto do fuso e o cabeçote de usinagem. As forças de corte são distribuídas uniformemente pela estrutura da ponte, ajudando a manter a estabilidade da usinagem durante operações pesadas de fresamento. Este projeto estrutural também permite que a máquina lide com tarefas de usinagem exigentes que envolvem grandes componentes metálicos.
O Centro de Usinagem de Pórtico de Coluna Móvel é particularmente adequado para aplicações envolvendo placas longas, estruturas estruturais, moldes e componentes de máquinas industriais. Com seu curso de usinagem estendido e arquitetura mecânica estável, o sistema suporta o processamento eficiente de peças grandes enquanto mantém uma precisão dimensional consistente.
A TAICHUANG apresenta esta solução de usinagem de pórtico para fabricantes que buscam equipamentos CNC confiáveis, capazes de lidar com tarefas de usinagem em grande escala.
|
Viagem |
||
|
Curso do eixo X |
3000 mm |
2500 mm |
|
Eixo Y de deslocamento |
2.000 mm |
1800mm |
|
Curso do eixo Z |
800mm |
600 mm |
|
Eixo Principal |
||
|
Velocidade do fuso |
12.000 rpm |
|
|
Furo cônico do fuso |
BT40Φ150mm |
BT40Φ120mm |
|
Revista de ferramentas |
||
|
Formulário de revista de ferramentas |
Tipo de disco |
|
|
Capacidade do magazine |
24 unidades |
|
|
Tempo de troca de ferramenta |
2 segundos |
|
|
Velocidade de movimento |
||
|
Movimento do eixo X |
40m/min |
|
|
Movimento do eixo Y |
50m/min |
|
|
Movimento do eixo Z |
20m/min |
|
|
Velocidade de avanço de corte X/Y/Z |
15.000 mm/min |
|
|
Sistema operacional |
SIEMENS |
|
|
Potência do motor |
||
|
Motor de fuso |
11KW |
7,5 kW |
|
Motor do eixo X/Y/Z |
(3,14+3,14)/3,14/3,14KW |
|
|
Sistema de resfriamento de lubrificação |
||
|
Sistema de Lubrificação |
Lubrificação automática |
|
|
Sistema de refrigeração |
Resfriamento por spray de água |
|
|
Precisão |
||
|
Precisão de posicionamento do eixo X |
0,05 mm |
|
|
Precisão de posicionamento do eixo Y/Z |
0,02 mm |
|
|
Precisão de posicionamento repetitivo |
0,01 mm |
|
|
Especificações Mecânicas |
||
|
Demanda barométrica |
0,6Mpa-0,9Mpa |
|
|
Altura |
3700 mm |
3500mm |
|
Área coberta |
6100*4300mm |
4800*5100mm |
|
Peso |
16.000 kg |
12.000 kg |
Nesta configuração, a coluna de usinagem se desloca ao longo da base da máquina enquanto a peça permanece estacionária. Este design permite que a máquina processe componentes longos sem a necessidade de grandes mesas móveis.

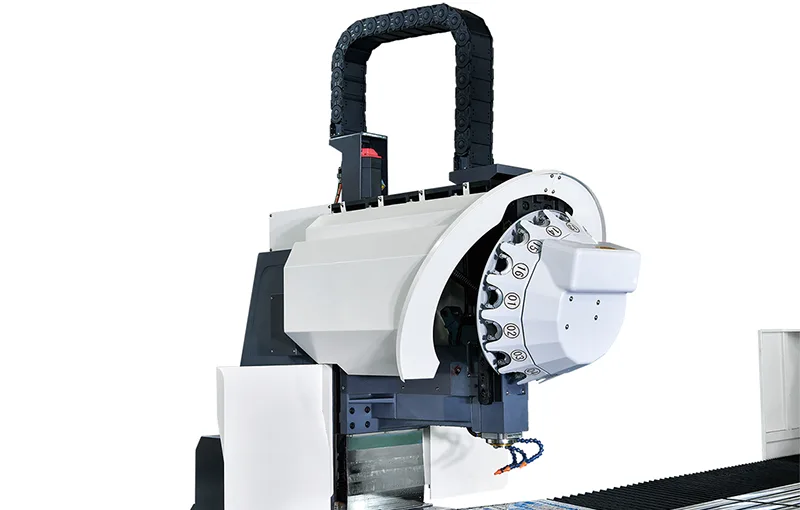

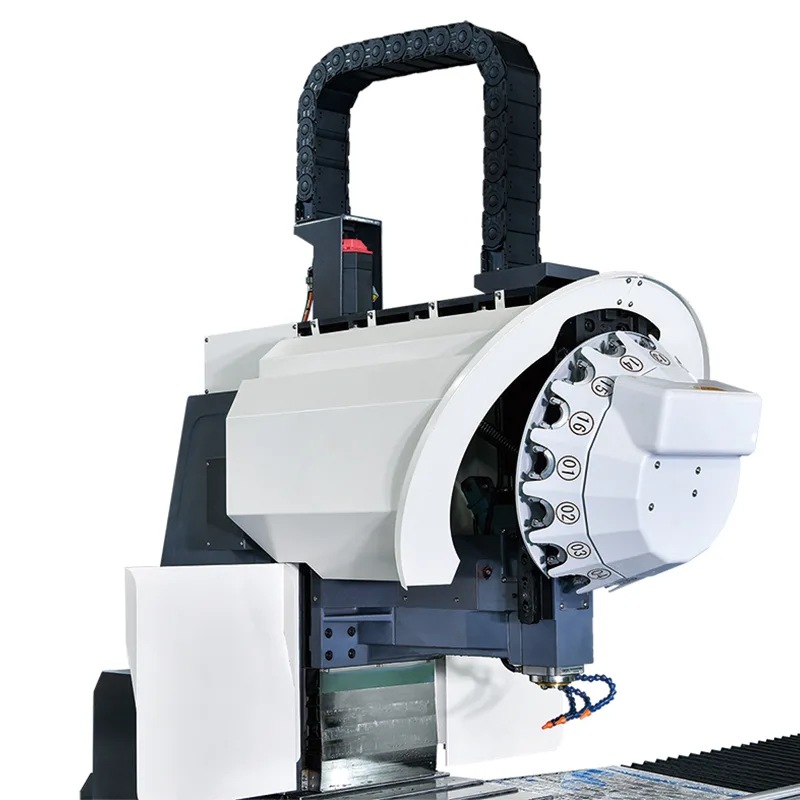

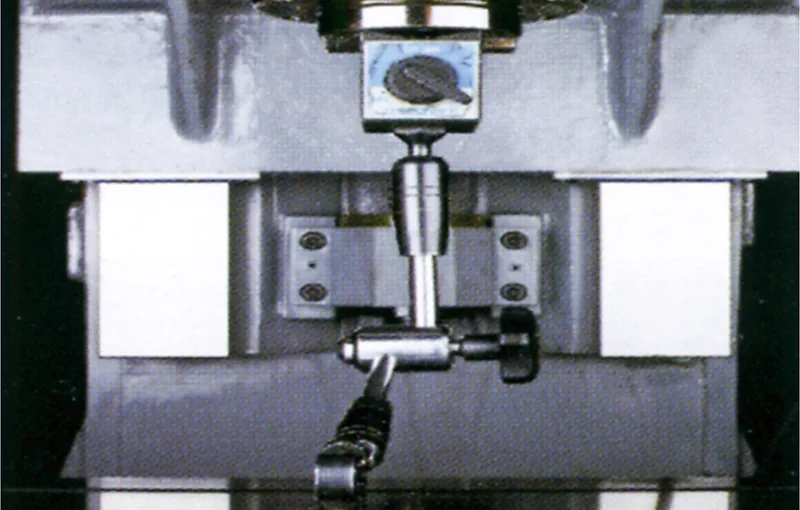

A ponte do pórtico suporta o fuso e o cabeçote de usinagem, garantindo um posicionamento estável durante operações de corte pesadas.
A máquina foi projetada com capacidade de deslocamento de eixo longo, tornando-a adequada para usinagem de componentes superdimensionados e peças estruturais.

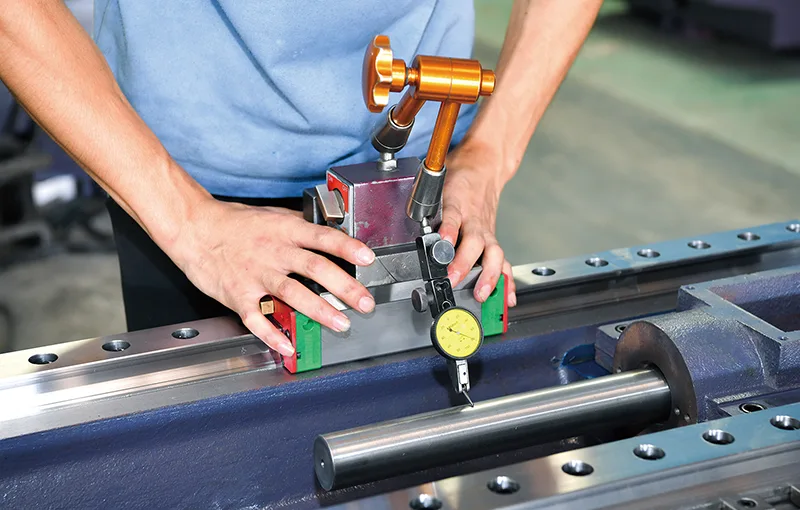

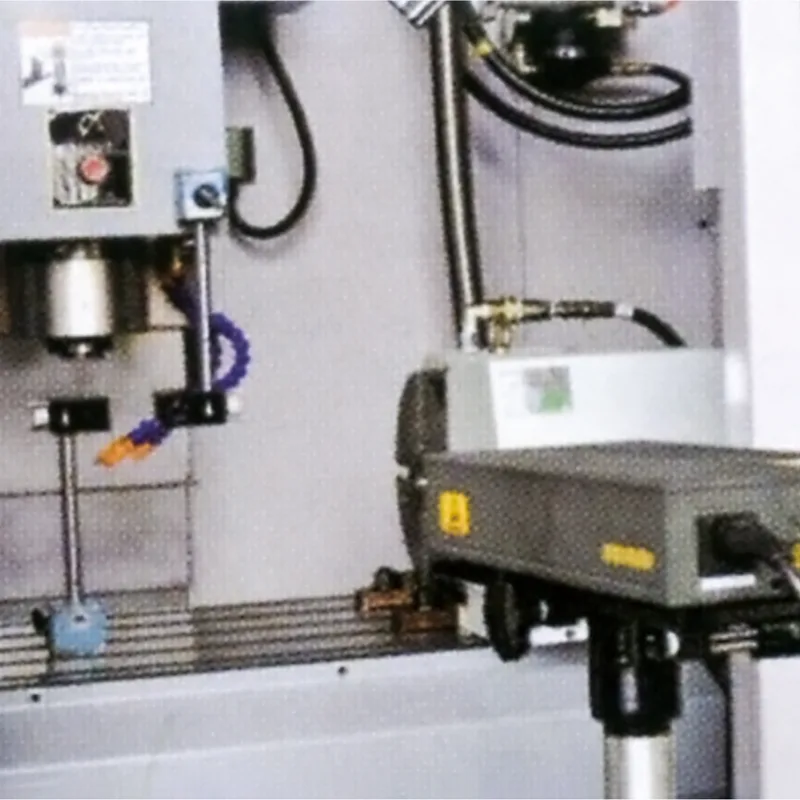

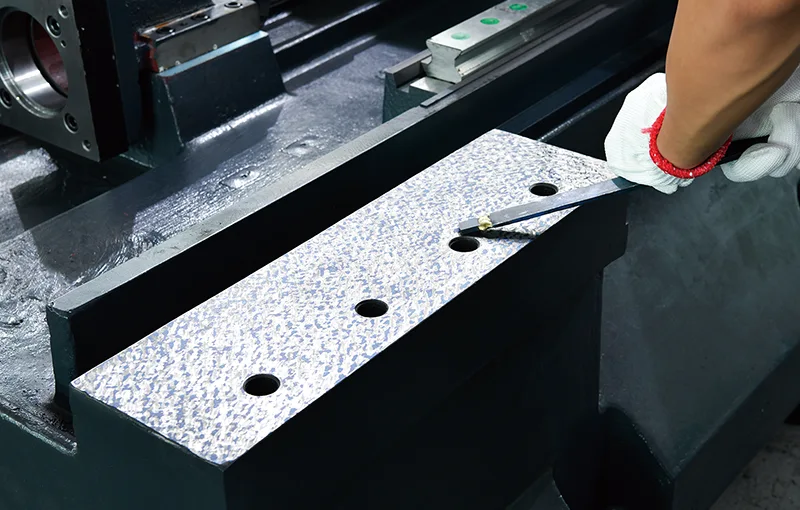

Guias de alta precisão e eixos servoacionados permitem posicionamento preciso durante processos de fresamento e furação.
O Centro de Usinagem de Pórtico de Coluna Móvel suporta uma ampla gama de operações de usinagem comumente exigidas na fabricação industrial.
A máquina pode realizar fresamento de precisão em grandes superfícies de componentes.
O posicionamento estável do fuso permite perfuração precisa em peças longas.
Contornos complexos e geometrias de peças podem ser usinados usando caminhos de ferramentas controlados por CNC.
Componentes grandes podem ser processados em diversas áreas sem reposicionamento frequente.
A estrutura da coluna móvel permite a usinagem de peças estruturais longas com maior capacidade de deslocamento.
A estrutura do pórtico fornece forte suporte mecânico durante operações de usinagem pesada.
A estrutura equilibrada da máquina ajuda a manter a estabilidade do corte durante o processamento de peças grandes.
A capacidade de processar peças grandes em uma única máquina ajuda a simplificar os fluxos de trabalho de produção.
O Centro de Usinagem Pórtico de Coluna Móvel é amplamente utilizado para usinagem de grandes componentes industriais, como:
quadros de máquinas
grandes moldes e placas de ferramentas
componentes de aço estrutural
bases de equipamentos industriais
peças de máquinas pesadas

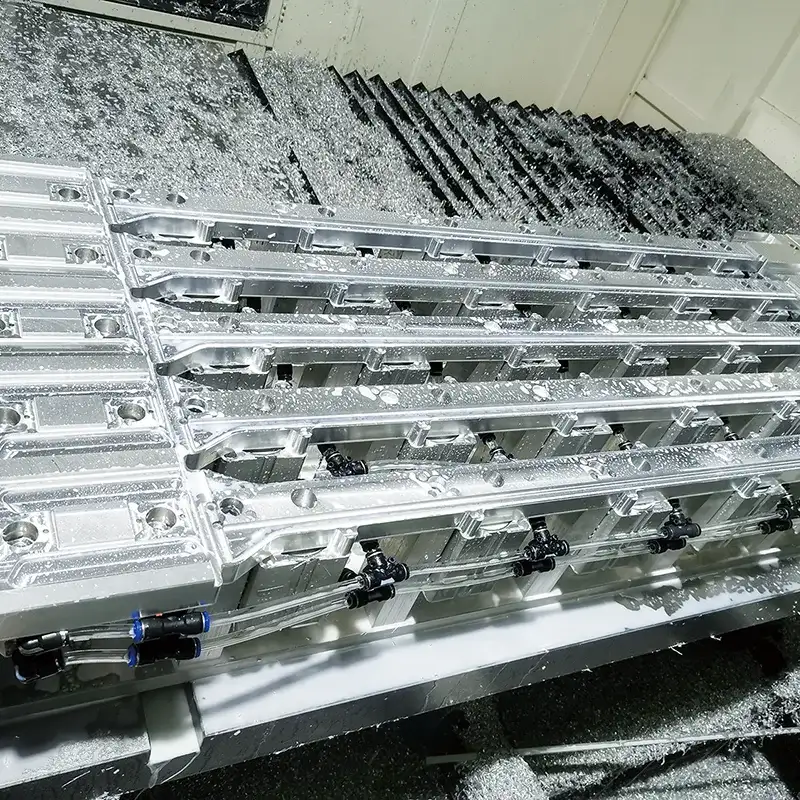

grandes placas e painéis de alumínio
Esses componentes geralmente exigem longos cursos de usinagem e condições de corte estáveis.
A TAICHUANG fornece soluções de equipamentos de usinagem projetados para a fabricação industrial moderna. Os centros de usinagem de pórtico introduzidos pela TAICHUANG são selecionados por fabricantes que buscam equipamentos confiáveis para usinagem de grandes componentes.
soluções de equipamentos para usinagem CNC em grande escala
máquinas projetadas para aplicações industriais pesadas
sistemas de usinagem adequados para processamento de peças grandes
equipamentos que apoiam indústrias de manufatura globais
A TAICHUANG se concentra em ajudar os fabricantes a melhorar a eficiência da usinagem por meio de soluções práticas de equipamentos.
O que é um centro de usinagem de pórtico de coluna móvel?
Um centro de usinagem de pórtico de coluna móvel é uma máquina CNC onde a coluna de usinagem se desloca ao longo da base da máquina enquanto a peça permanece estacionária.
Que vantagens o design da coluna móvel oferece?
Essa estrutura permite longos percursos de usinagem sem a necessidade de mesas móveis extremamente grandes, melhorando a rigidez e a estabilidade.
Que tipos de peças são normalmente usinadas nesta máquina?
As peças típicas incluem grandes estruturas de máquinas, moldes, placas estruturais, componentes de equipamentos pesados e bases industriais.
Quais indústrias comumente usam centros de usinagem de pórtico?
Indústrias como fabricação de máquinas pesadas, produção de moldes, aeroespacial e fabricação de equipamentos de energia freqüentemente usam essas máquinas.
A máquina pode processar peças grandes?
Sim. A estrutura da coluna móvel foi projetada especificamente para usinar peças longas ou superdimensionadas.
