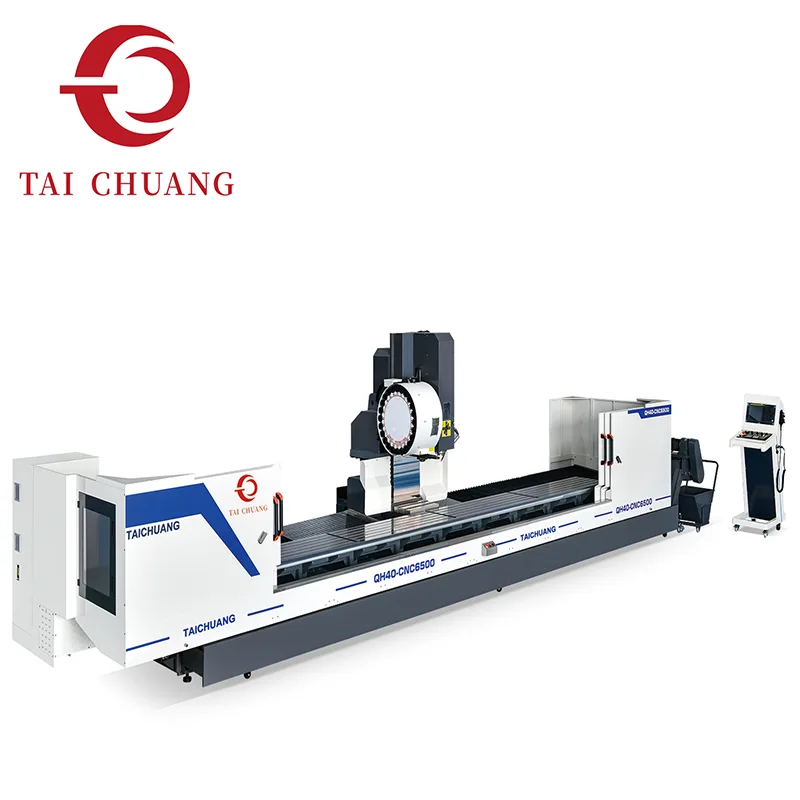

Os perfis de alumínio são amplamente utilizados na fabricação moderna, sistemas de construção e montagens industriais. O processamento eficiente desses perfis geralmente requer múltiplas operações de usinagem, como furação, fresamento de canais, rosqueamento e corte de contorno. O Centro de Usinagem de Compostos de Perfil foi projetado para integrar essas operações em uma única plataforma de máquina, permitindo que os fabricantes concluam processos de usinagem complexos com maior eficiência e continuidade do fluxo de trabalho.
Este sistema de usinagem composto concentra-se no processamento flexível de perfis de extrusão de alumínio usados em indústrias como portas e janelas de alumínio, sistemas de parede cortina, equipamentos de transporte e estruturas industriais. Ao combinar múltiplas funções de usinagem em um sistema coordenado, a máquina reduz a necessidade de reposicionamento repetido da peça e melhora a consistência geral da usinagem.

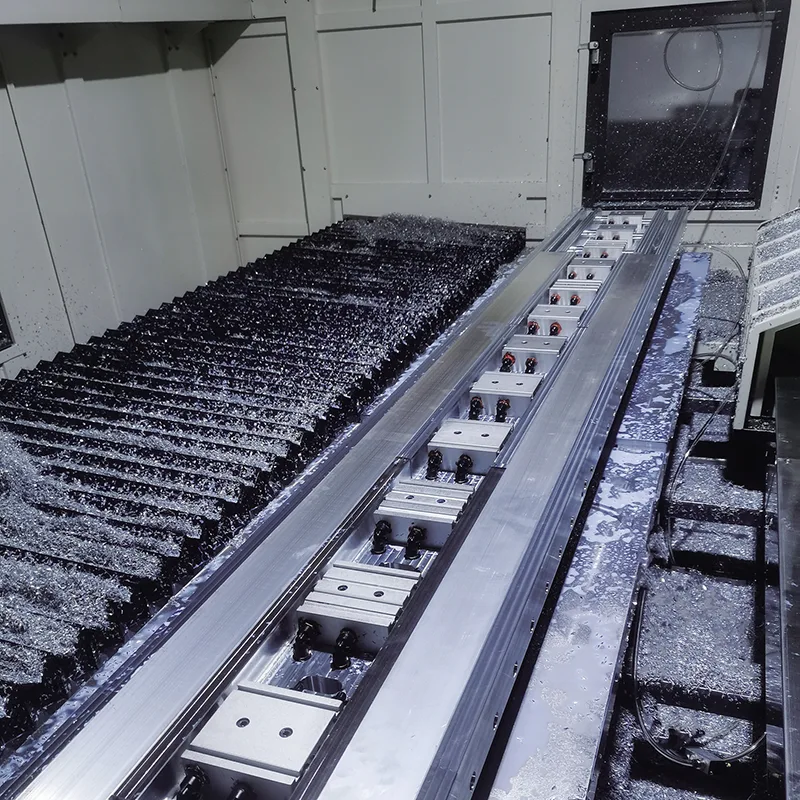

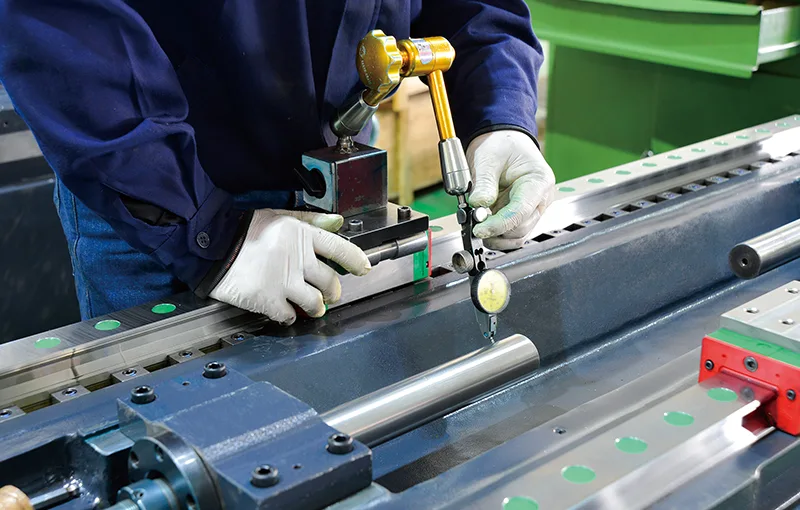

A estrutura da máquina é otimizada para suportar longos perfis de alumínio, mantendo ao mesmo tempo uma precisão de usinagem estável. Os sistemas de guia linear e o controle de movimento preciso ajudam a garantir o movimento suave do eixo durante as operações de perfuração e fresamento. Isto permite aos fabricantes processar componentes de alumínio com controle dimensional confiável, mesmo quando trabalham com perfis estruturais mais longos.
Através da capacidade de usinagem integrada, o Centro de Usinagem de Compostos de Perfil permite que os fabricantes aumentem a eficiência da produção, mantendo ao mesmo tempo uma qualidade de usinagem consistente para componentes de perfis de alumínio usados em diversas aplicações de engenharia.
A TAICHUANG fornece este equipamento como parte de suas soluções de usinagem projetadas para atender aos modernos requisitos de processamento de perfis de alumínio.
|
Viagem |
||
|
Curso do eixo X |
2500-6500mm |
|
|
Eixo Y de deslocamento |
500mm |
|
|
Curso do eixo Z |
500mm |
700mm |
|
Eixo Principal |
||
|
Velocidade do fuso |
12.000 rpm |
|
|
Furo cônico do fuso |
BT40Φ120mm |
|
|

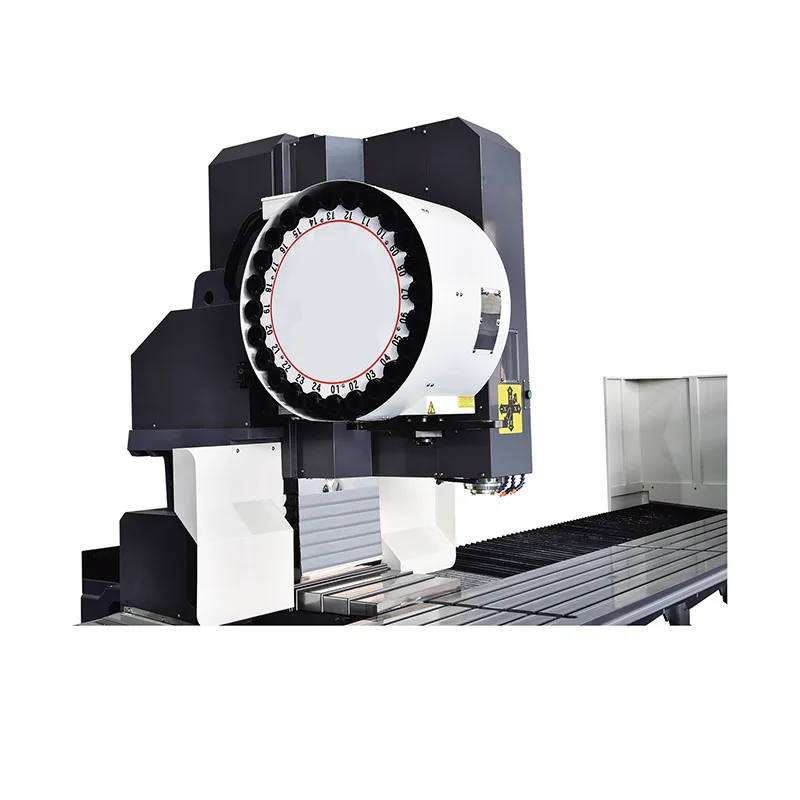

Revista de ferramentas |
||
|
Formulário de revista de ferramentas |
Tipo de disco |
|
|
Capacidade do magazine |
24 unidades |
|
|
Tempo de troca de ferramenta |
2 segundos |
|
|
Velocidade de movimento |
||
|
Movimento do eixo X |
60m/min |
|
|
Movimento do eixo Y |
28m/min |
|
|
Movimento do eixo Z |
28m/min |
|
|
Velocidade de avanço de corte X/Y/Z |
15.000 mm/min |
|
|

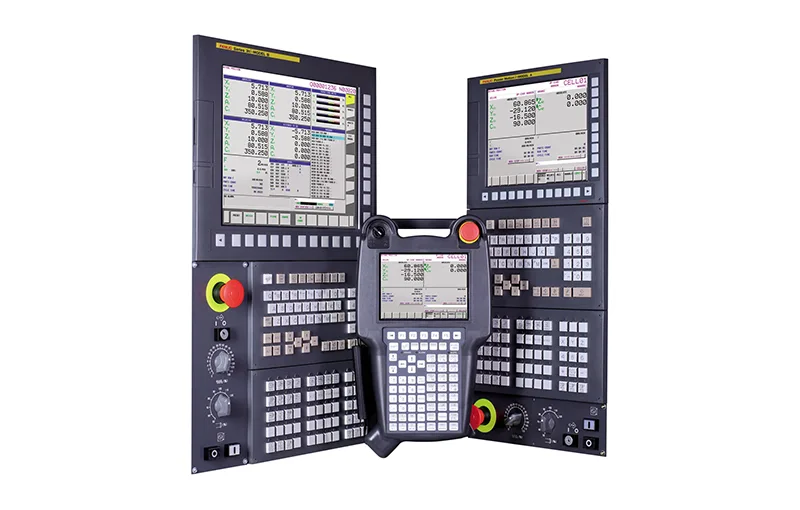

Sistema operacional |
FANUC |
MITSUBISHI |
|
Potência do motor |
||
|
Motor de fuso |
7,5 kW |
7,5 kW |
|
Motor do eixo X/Y/Z |
3,0/3,0/3,0 kW |
2,0/2,0/3,0 kW |
|
Sistema de resfriamento de lubrificação |
||
|
Sistema de Lubrificação |
Lubrificação automática |
|
|
Sistema de refrigeração |
Resfriamento por spray de água |
|
|
Precisão |
||
|
Precisão de posicionamento do eixo X |
0,05 mm |
|
|
Precisão de posicionamento do eixo Y/Z |
0,02 mm |
|
|
Precisão de posicionamento repetitivo |
0,01 mm |
|
|
Especificações Mecânicas |
||
|
Demanda barométrica |
0,6Mpa-0,9Mpa |
|
|
Altura |
2750 mm |
|
|
Área coberta |
4800*9600*2500mm |
|
|
Peso |
6000KG-10000KG |
|
Este Centro de Usinagem de Compostos de Perfil integra todas as principais funções de usinagem necessárias para a produção de perfis de alumínio de alta eficiência, proporcionando processamento completo para aplicações industriais.

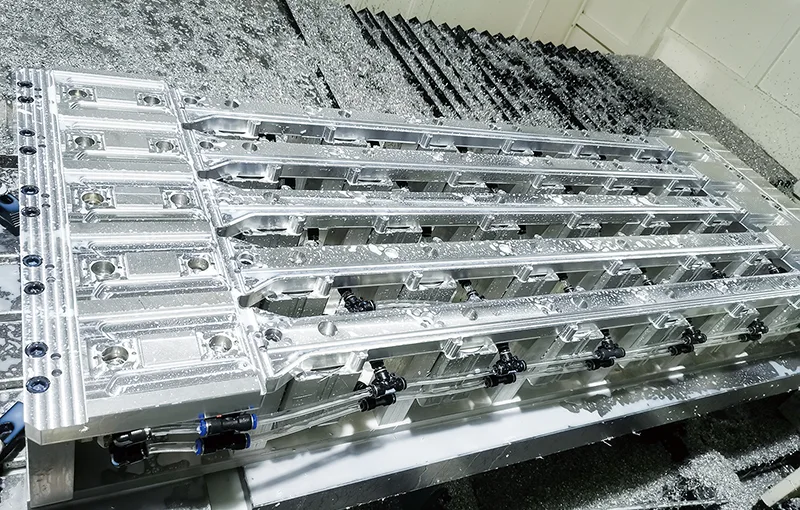

Perfuração precisa em todas as superfícies do perfil para criar furos de montagem, furos de montagem e pontos de conexão com precisão consistente.
Ranhura flexível e fresamento de perfis para juntas estruturais, trilhos de montagem e interfaces de componentes para atender a diversas necessidades de montagem.
Formação de rosca integrada em um ciclo de usinagem, para que os perfis estejam prontos para montagem direta com parafusos e fixadores.
A usinagem precisa da face final garante acabamentos limpos e precisos para conexões estruturais e sistemas de montagem modulares.
Várias operações de usinagem podem ser concluídas em um ciclo de máquina.
O reposicionamento reduzido ajuda a manter localizações de furos e geometria de usinagem consistentes.
O processamento em lote de perfis de alumínio torna-se mais simplificado com capacidade de usinagem integrada.
Diferentes projetos de perfis podem ser processados com ferramentas e programação apropriadas.
O equipamento de usinagem de perfis de alumínio é amplamente utilizado em diversas indústrias onde são necessários componentes estruturais leves.
Os setores comuns incluem:
sistemas arquitetônicos de alumínio
fabricação de portas e janelas de alumínio
sistemas de construção de parede cortina
fabricação de equipamentos de transporte
estruturas de automação industrial
sistemas modulares de estrutura de alumínio
Essas indústrias exigem usinagem eficiente de perfis de alumínio, mantendo ao mesmo tempo uma precisão dimensional confiável.
Para que é utilizado um centro de usinagem composto de perfil?
Um centro de usinagem composto de perfil é usado para realizar múltiplas operações de usinagem, como perfuração, fresamento, abertura de canais e rosqueamento em perfis de extrusão de alumínio.
Que tipos de perfis podem ser processados?
A máquina foi projetada principalmente para perfis de extrusão de alumínio usados em portas, janelas, fachadas e estruturas industriais.
Por que combinar vários processos de usinagem em uma máquina?
A combinação de diversas operações ajuda a reduzir o tempo de manuseio, melhora a consistência da usinagem e aumenta a eficiência da produção.
Esta máquina pode processar longos perfis de alumínio?
Sim. A estrutura da máquina foi projetada para suportar componentes de perfis mais longos, comumente usados em aplicações arquitetônicas e industriais.
Quais indústrias normalmente usam centros de usinagem de perfis?
Indústrias como sistemas arquitetônicos de alumínio, construção de paredes cortina, fabricação de transporte e produção de estruturas industriais geralmente usam essas máquinas.
A TAICHUANG fornece soluções de equipamentos de usinagem projetadas para ambientes de fabricação modernos. Os centros de usinagem de perfis introduzidos pela TAICHUANG são selecionados por fabricantes que buscam soluções práticas de equipamentos para processamento de componentes de alumínio.
soluções de equipamentos para usinagem de perfis de alumínio
máquinas que suportam fabricação de alumínio multiprocesso
equipamento confiável para ambientes de produção industrial
equipamento adequado para indústrias de manufatura globais
A TAICHUANG se concentra em fornecer soluções de usinagem que ajudam os fabricantes a melhorar a eficiência e manter um desempenho de usinagem consistente.
