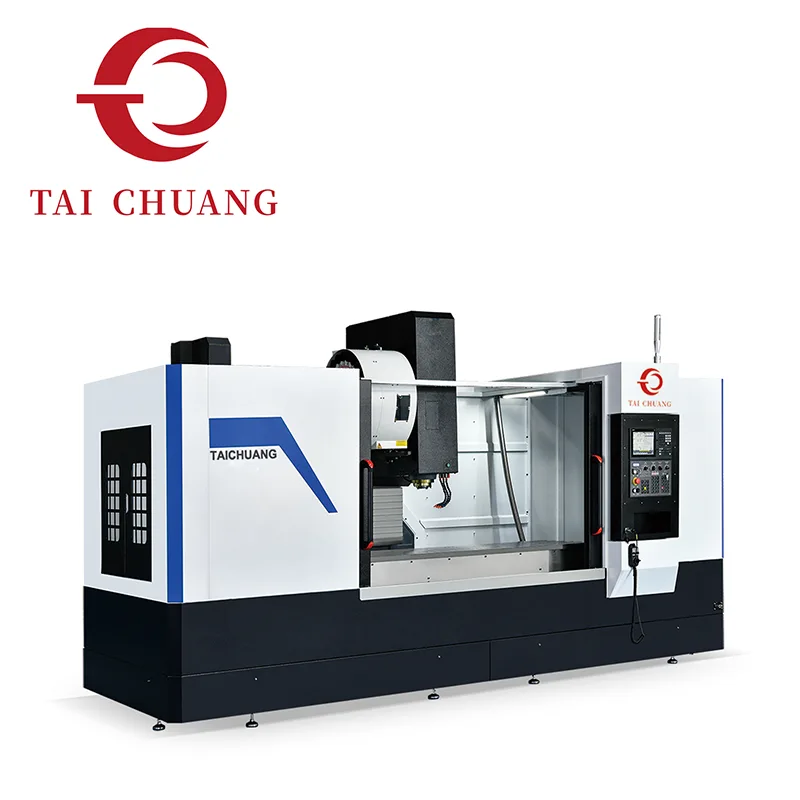

Os perfis de extrusão de alumínio são amplamente utilizados em sistemas de construção modernos, estruturas de transporte e estruturas de equipamentos industriais. A usinagem desses perfis geralmente requer furação, fresamento e processamento de ranhuras precisos em diversas superfícies. O Centro de Usinagem Vertical de Perfis foi projetado para suportar essas operações através de uma configuração de usinagem vertical otimizada para processamento de perfis de alumínio.
Ao contrário do equipamento de processamento de perfil horizontal, uma estrutura de usinagem vertical permite um encaixe mais estável da ferramenta e melhor evacuação de cavacos durante as operações de fresamento. Este design ajuda a manter a precisão da usinagem, ao mesmo tempo em que suporta o processamento eficiente de perfis de extrusão de alumínio com diferentes formatos de seção transversal.
A máquina foi construída para acomodar longos perfis de alumínio, mantendo ao mesmo tempo uma precisão de posicionamento consistente durante todo o ciclo de usinagem. As guias de precisão e o movimento controlado do eixo garantem o movimento estável da ferramenta durante as operações de furação e fresamento. Esses recursos ajudam os fabricantes a obter posicionamento confiável de furos, geometria de ranhura e qualidade de superfície ao processar componentes estruturais de alumínio.
O Centro de Usinagem Vertical de Perfis é particularmente indicado para fabricantes que produzem componentes de alumínio que necessitam de múltiplas operações de usinagem em diferentes superfícies do perfil. Ao integrar a capacidade de fresamento vertical com o posicionamento flexível da peça, o sistema permite que os fabricantes simplifiquem seu fluxo de trabalho de usinagem de perfis de alumínio.
A TAICHUANG fornece esta solução de equipamento para suportar o processamento eficiente e preciso de perfis de alumínio em uma ampla gama de setores industriais.
|
Viagem |
||
|
Curso do eixo X |
2.000 mm |
2500 mm |
|
Eixo Y de deslocamento |
600 mm |
650mm/700mm |
|
Curso do eixo Z |
600 mm |
|
|
Eixo Principal |
||
|
Velocidade do fuso |
12.000 rpm |
|
|
Furo cônico do fuso |
BT40Φ140mm |
|
|

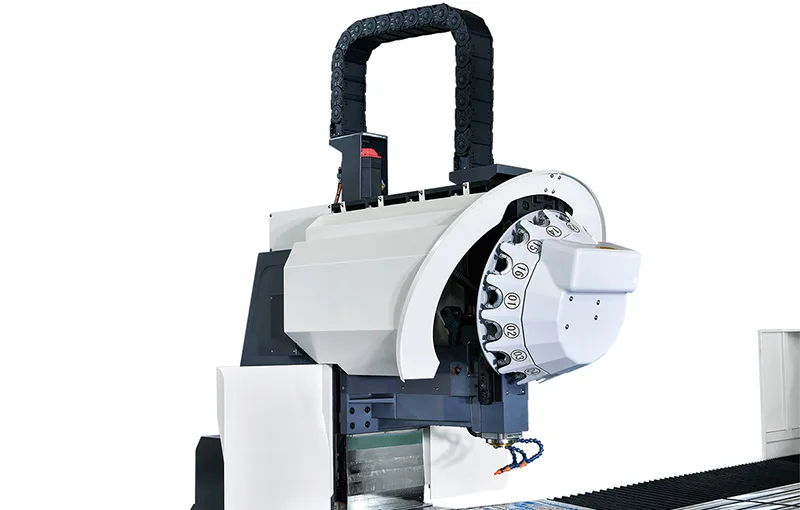

Revista de ferramentas |
||
|
Formulário de revista de ferramentas |
Tipo de disco |
|
|
Capacidade do magazine |
24 unidades |
|
|
Tempo de troca de ferramenta |
2 segundos |
|
|
Velocidade de movimento |
||
|
Movimento do eixo X |
48m/min |
|
|
Movimento do eixo Y |
48m/min |
|
|
Movimento do eixo Z |
48m/min |
|
|
Velocidade de avanço de corte X/Y/Z |
15.000 mm/min |
|
|
Sistema operacional |
FANUC |
MITSUBISHI |
|
Potência do motor |
||
|
Motor de fuso |
7,5KW/11KW |
7,5KW/11KW |
|
Motor do eixo X/Y/Z |
3,0/3,0/3,0 kW |
3,0/3,0/3,0 kW |
|
Sistema de resfriamento de lubrificação |
||
|
Sistema de Lubrificação |
Lubrificação automática |
|
|
Sistema de refrigeração |
Resfriamento por spray de água |
|
|
Precisão |
||
|
Precisão de posicionamento do eixo X |
0,03 mm |
|
|
Precisão de posicionamento do eixo Y/Z |
0,02 mm |
|
|
Precisão de posicionamento repetitivo |
0,01 mm |
|
|
Especificações Mecânicas |
||
|
Demanda barométrica |
0,6Mpa-0,9Mpa |
|
|
Altura |
3000 mm |
|
|
Área coberta |
6000*2300mm |
|
|
Peso |
7.000 kg |
10.000 kg |
A máquina suporta vários processos de usinagem importantes necessários para a fabricação de extrusão de alumínio.
O centro de usinagem realiza operações de fresamento de precisão em superfícies de perfis de alumínio, permitindo a criação precisa de ranhuras e modelagem de contornos.
As operações de furação podem ser executadas em diferentes locais ao longo do perfil de alumínio, suportando furos de instalação e ligações estruturais.
Várias geometrias de ranhuras usadas em sistemas de estruturas de alumínio podem ser usinadas com eficiência usando operações de fresamento controladas.
A configuração vertical permite que a máquina processe vários lados do perfil reposicionando ou girando a peça.
A orientação vertical do fuso proporciona um engate estável da ferramenta durante as operações de fresamento e suporta a remoção eficiente de cavacos na usinagem de alumínio.

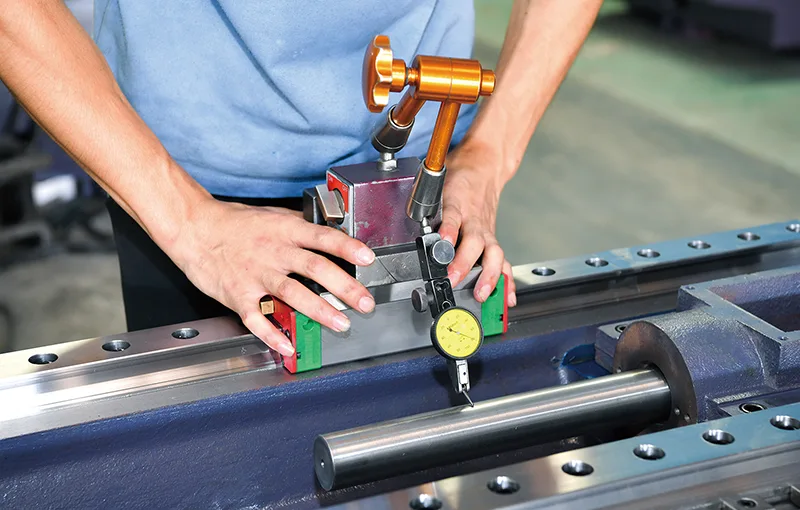

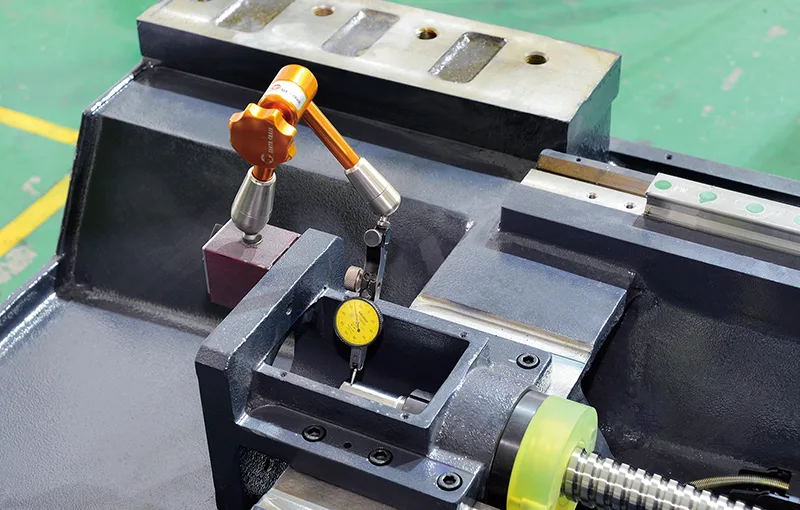

Guias de alta precisão e eixos servoacionados ajudam a garantir posicionamento suave e precisão de usinagem repetível.

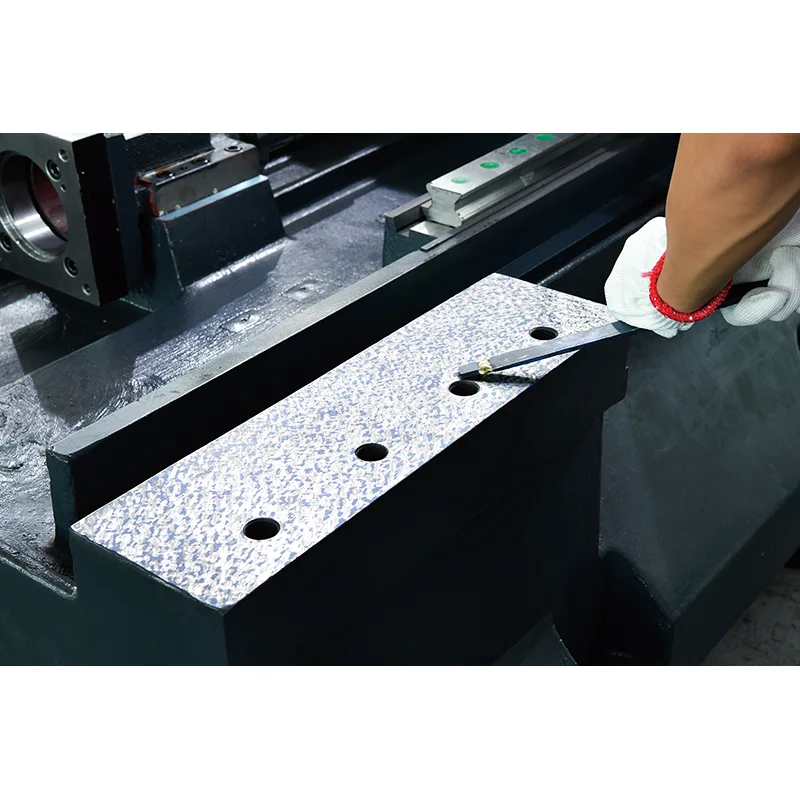

A estrutura da máquina foi projetada para manter a estabilidade estrutural durante processos de fresamento e furação em alta velocidade.
A máquina inclui mecanismos de suporte para longos perfis de alumínio para manter um posicionamento estável durante a usinagem.
A configuração de usinagem vertical ajuda a manter condições de corte estáveis e posicionamento preciso da ferramenta.
As operações de fresamento controladas ajudam a obter bordas de canal limpas e acabamentos superficiais suaves em perfis de alumínio.
Os fabricantes podem processar vários componentes de alumínio com resultados de usinagem consistentes.
A máquina pode acomodar vários designs de perfis de alumínio usados em diferentes aplicações industriais.
O Centro de Usinagem Vertical de Perfil é comumente utilizado para usinagem de componentes de extrusão de alumínio utilizados em montagens estruturais e sistemas industriais.
Os produtos típicos incluem:
perfis estruturais de janelas e portas de alumínio
componentes de suporte de parede cortina
elementos de moldura de alumínio industrial
trilhos de alumínio e estruturas de guia
peças estruturais de alumínio para transporte
componentes modulares de montagem em alumínio
Essas peças geralmente requerem múltiplas operações de furação e fresamento antes da montagem final.
Os centros de usinagem projetados para perfis de alumínio são amplamente utilizados em indústrias onde são necessários componentes estruturais leves.
As principais indústrias incluem:
sistemas arquitetônicos de alumínio
fabricação de portas e janelas de alumínio
engenharia de parede cortina
produção de equipamentos de transporte
fabricação de estruturas de automação industrial
fabricação de sistema estrutural modular
Os fabricantes dessas indústrias contam com centros de usinagem de perfis para produzir componentes de alumínio consistentes e precisos.
A TAICHUANG fornece soluções de equipamentos que suportam a fabricação moderna de perfis de alumínio. Os centros de usinagem vertical de perfis fornecidos pela TAICHUANG são selecionados por fabricantes que buscam equipamentos de usinagem confiáveis para processamento de componentes de alumínio.
As vantagens incluem:
equipamento de usinagem para processamento de extrusão de alumínio
máquinas que suportam operações de fresagem e perfuração de precisão
soluções adequadas para ambientes de produção em lote
equipamentos projetados para aplicações de fabricação industrial global
A TAICHUANG se concentra em ajudar os fabricantes a melhorar a eficiência da produção e a confiabilidade da usinagem por meio de soluções práticas de equipamentos.
Para que serve um centro de usinagem vertical de perfil?
Um centro de usinagem vertical de perfil é usado para realizar fresamento, furação e processamento de ranhuras em perfis de extrusão de alumínio usados em sistemas industriais e de construção.
Por que utilizar uma estrutura de usinagem vertical para perfis de alumínio?
As configurações verticais do fuso proporcionam condições de corte estáveis e remoção eficiente de cavacos ao usinar materiais de alumínio.
Quais indústrias normalmente usam centros de usinagem de perfis?
Indústrias como sistemas arquitetônicos de alumínio, construção de paredes cortina, estruturas de automação industrial e fabricação de equipamentos de transporte geralmente usam essas máquinas.
A máquina pode processar perfis longos de alumínio?
Sim. A estrutura da máquina foi projetada para suportar longos perfis de extrusão de alumínio, mantendo ao mesmo tempo uma precisão de usinagem estável.
Que operações de usinagem podem ser realizadas nesta máquina?
As operações típicas incluem furação, fresamento, corte de canais e usinagem de perfis multifacetados.
