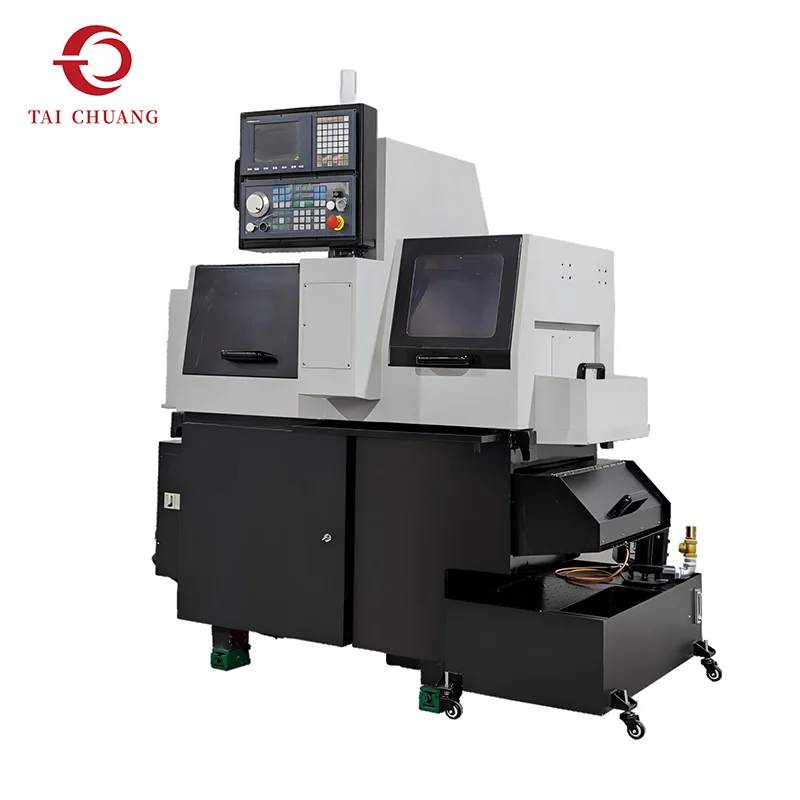

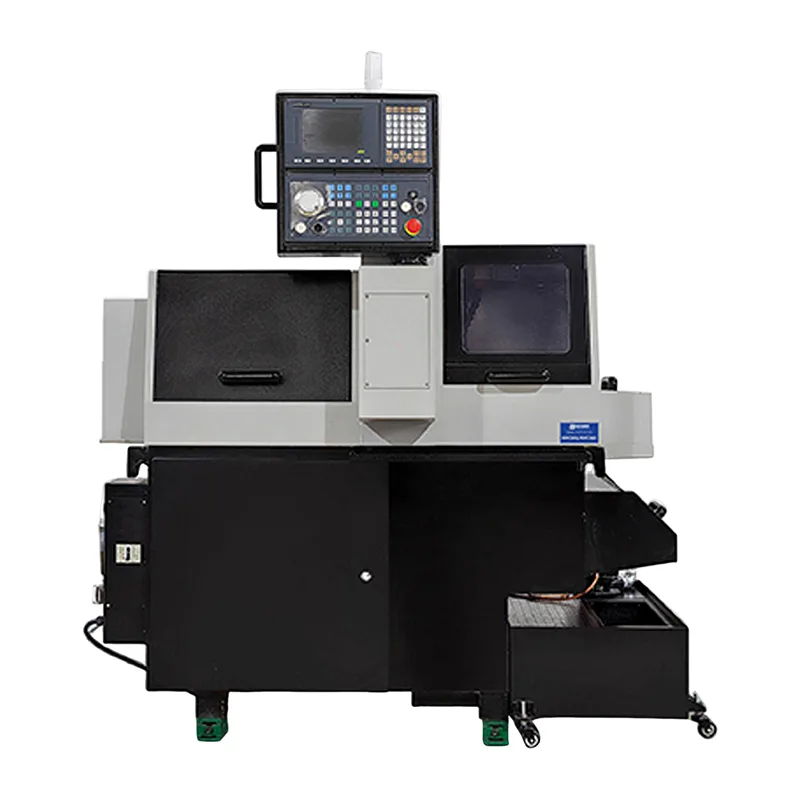

O torneamento preciso de peças de pequeno diâmetro requer suporte estável do material e posicionamento preciso da ferramenta. O torno tipo suíço de 3 eixos foi projetado para fornecer uma solução prática e eficiente para fabricantes que produzem peças cilíndricas de precisão em ambientes de produção contínua.
Ao contrário dos sistemas de usinagem multieixos mais complexos, esta configuração concentra-se em operações de torneamento essenciais apoiadas pela tecnologia de cabeçote deslizante do tipo suíço. O sistema de bucha guia mantém a peça firmemente apoiada próxima à área de corte, reduzindo a vibração e ajudando a manter a estabilidade da usinagem mesmo ao processar peças longas e delgadas.
A estrutura de controle de três eixos fornece coordenação de movimento confiável para operações de torneamento padrão, incluindo faceamento, torneamento externo, canal, furação e rosqueamento básico. Este projeto permite que os fabricantes obtenham qualidade de usinagem consistente, mantendo ao mesmo tempo uma estrutura de máquina relativamente simples, mais fácil de operar e manter.
Devido à sua combinação equilibrada de precisão e simplicidade, o torno tipo suíço de 3 eixos é frequentemente selecionado por fabricantes que priorizam resultados estáveis e resultados de usinagem previsíveis em vez de requisitos complexos de usinagem de vários eixos.
A TAICHUANG fornece esta solução de torno tipo suíço para apoiar a produção eficiente de pequenos componentes de precisão em uma ampla gama de setores industriais.
| Item | RPC-263 | RPC-263A | RPC-263B | |
| Diâmetro de deslocamento e furo | Velocidade máxima de trabalho do fuso principal/subfuso (rpm) | 8.000/* | 8.000/* | 8.000/* |
| Diâmetro giratório máximo do fuso principal/subfuso (mm) | Φ20/* | Φ20/* | Φ20/* | |
| Número Mínimo de Divisão | Indexação Contínua | Indexação Contínua | Indexação Contínua | |
| Diâmetro do furo principal/subfuso (mm) | Φ22/* | Φ22/* | Φ22/* | |
| Fuso Principal | Especificações e quantidade da ferramenta de torneamento OD | |||
| Quantidade de ferramentas de torneamento OD (pcs) | 5 ferramenta de torneamento | 5 ferramenta de torneamento | 12 Ferramenta de Torneamento | |
| Tamanho do tubarão da ferramenta de torneamento OD (mm) | 12×12 | 12×12 | 12×12 | |
| Quantidade de ferramenta fixa de face final (pcs) | 4×Φ20 Furo redondo (ER11) | 2×Φ20 Orifício redondo (ER11) | / | |
| Diâmetro máximo de perfuração (mm) | Φ9 | Φ9 | / | |
| Diâmetro máximo de rosqueamento (mm) | M8 | M8 | / | |
| Quantidade de ferramentas acionadas por energia da face final (pcs) | / | ER11×3 | / | |
| Diâmetro máximo de perfuração (mm) | / | Φ5 | / | |
| Diâmetro máximo de rosqueamento (mm) | / | M4 | / | |
| Velocidade máxima (rpm) | / | 5000 | / | |
| Quantidade de ferramentas (unidades) acionadas por energia cruzada (ativa) | ER11×2 adicionar ER16×2 | ER11×2 adicionar ER16×2 | / | |
| Diâmetro máximo de perfuração (mm) | Φ9 | Φ9 | / | |
| Diâmetro máximo de rosqueamento (mm) | M8 | M8 | / | |
| Velocidade máxima (rpm) | 5000 | 5000 | / | |
| Diâmetro máximo de fresagem da lâmina de serra (face cruzada) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Modo Bucha Guia/Modo Bucha Não Guia | ||||
| Subfuso | Quantidade de ferramentas acionadas por energia da face final (pcs) | / | / | / |
| Diâmetro máximo de perfuração (mm) | / | / | / | |
| Diâmetro máximo de rosqueamento (mm) | / | / | / | |
| Quantidade de ferramentas acionadas por energia da face final (pcs) | / | / | / | |
| Diâmetro máximo de perfuração (mm) | / | / | / | |
| Diâmetro máximo de rosqueamento (mm) | / | / | / | |
| Velocidade máxima (rpm) | / | / | / | |
| Quantidade de ferramentas (unidades) acionadas por energia cruzada (ativa) | / | / | / | |
| Diâmetro máximo de perfuração (mm) | / | / | / | |
| Diâmetro máximo de rosqueamento (mm) | / | / | / | |
| Velocidade máxima (rpm) | / | / | / | |
| Outros parâmetros | Outros parâmetros | |||
| Motor principal/subfuso (kw) | 2,2/* | 2,2/* | 2,2/* | |
| Motor de ferramenta acionada por energia cruzada do eixo principal (kw) | 1 | 1 | 1 | |
| Motor da ferramenta acionado por energia da face final do fuso principal (kw) | / | / | ||
| 0.4 | ||||
| Motor de ferramenta acionada por energia cruzada de subfuso (kw) | / | / | / | |
| Servomotores(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| Servomotor(Y2)(kw) | / | / | / | |
| Motor da bomba de lubrificação (kw) | 0.1 | 0.1 | 0.1 | |
| Motor da bomba de refrigerante (kw) | 0.35 | 0.35 | 0.35 | |
| Velocidade de alimentação rápida (configuração de fábrica) (m/min) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| Capacidade do tanque de refrigerante (L) | 130 | 130 | 130 | |
| Capacidade da unidade de lubrificação (L) | 3 | 3 | 3 | |
| Altura Central (mm) | 1050 | 1050 | 1050 | |
| Dimensões (Comprimento×Largura×Altura)(mm)(As dimensões da embalagem adicionam 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| Peso da máquina (kg) | 1500 | 1500 | 1500 | |
| Potência da máquina (kw) | 7 | 7.5 | 6 | |

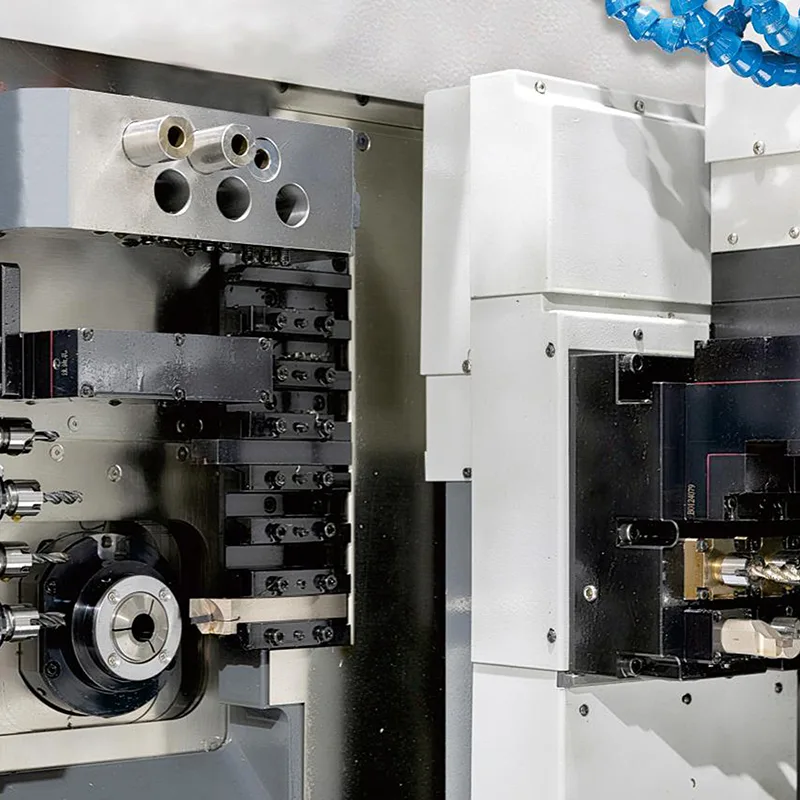

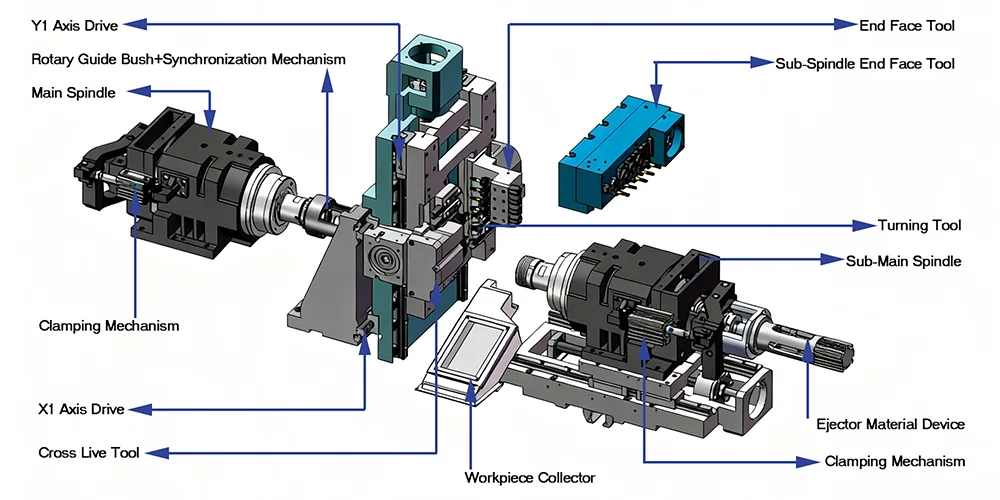

A tecnologia de usinagem suíça utiliza um design de cabeçote móvel que alimenta a peça através de uma bucha guia durante o corte. Este arranjo melhora muito a rigidez ao usinar peças pequenas e delgadas.
A máquina opera com movimento coordenado em três eixos controlados, permitindo o posicionamento preciso da ferramenta para operações padrão de torneamento e furação.
Em comparação com as máquinas suíças de eixo mais alto, a configuração de três eixos mantém uma estrutura mecânica mais simples e um espaço mais compacto.
A bucha guia suporta a peça muito próxima da ferramenta de corte, ajudando a manter condições de corte consistentes e precisão dimensional.
A máquina é otimizada para usinagem estável de pequenas peças cilíndricas onde são necessárias dimensões consistentes.
Os tornos do tipo suíço são amplamente utilizados para longos ciclos de produção devido às suas características de usinagem estáveis.
A configuração simplificada dos eixos ajuda a reduzir a complexidade da programação em comparação com os sistemas suíços de eixos mais altos.
Para muitos componentes de precisão padrão, um torno tipo suíço de três eixos fornece capacidade de usinagem suficiente enquanto mantém o investimento controlado em equipamentos.

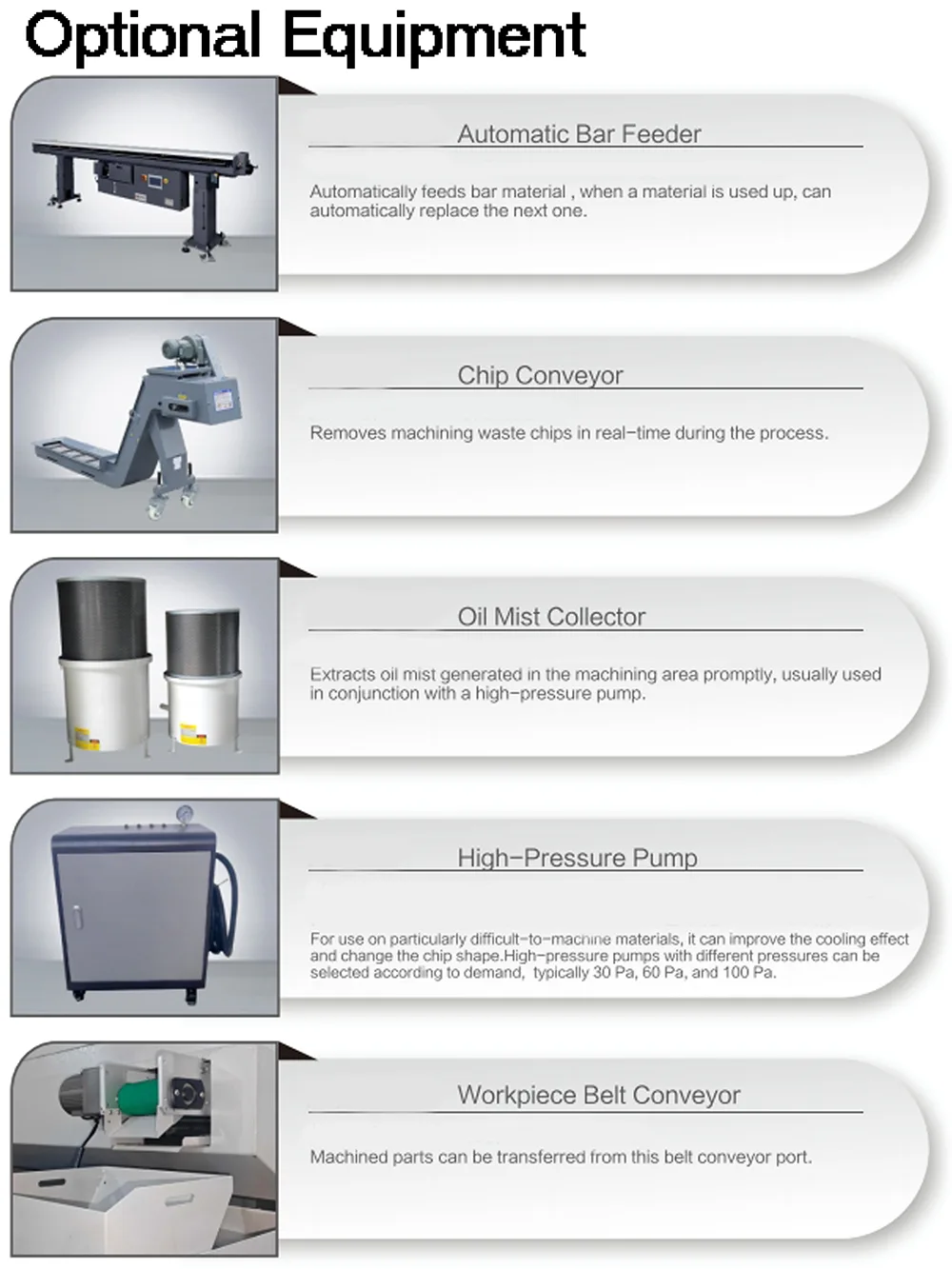

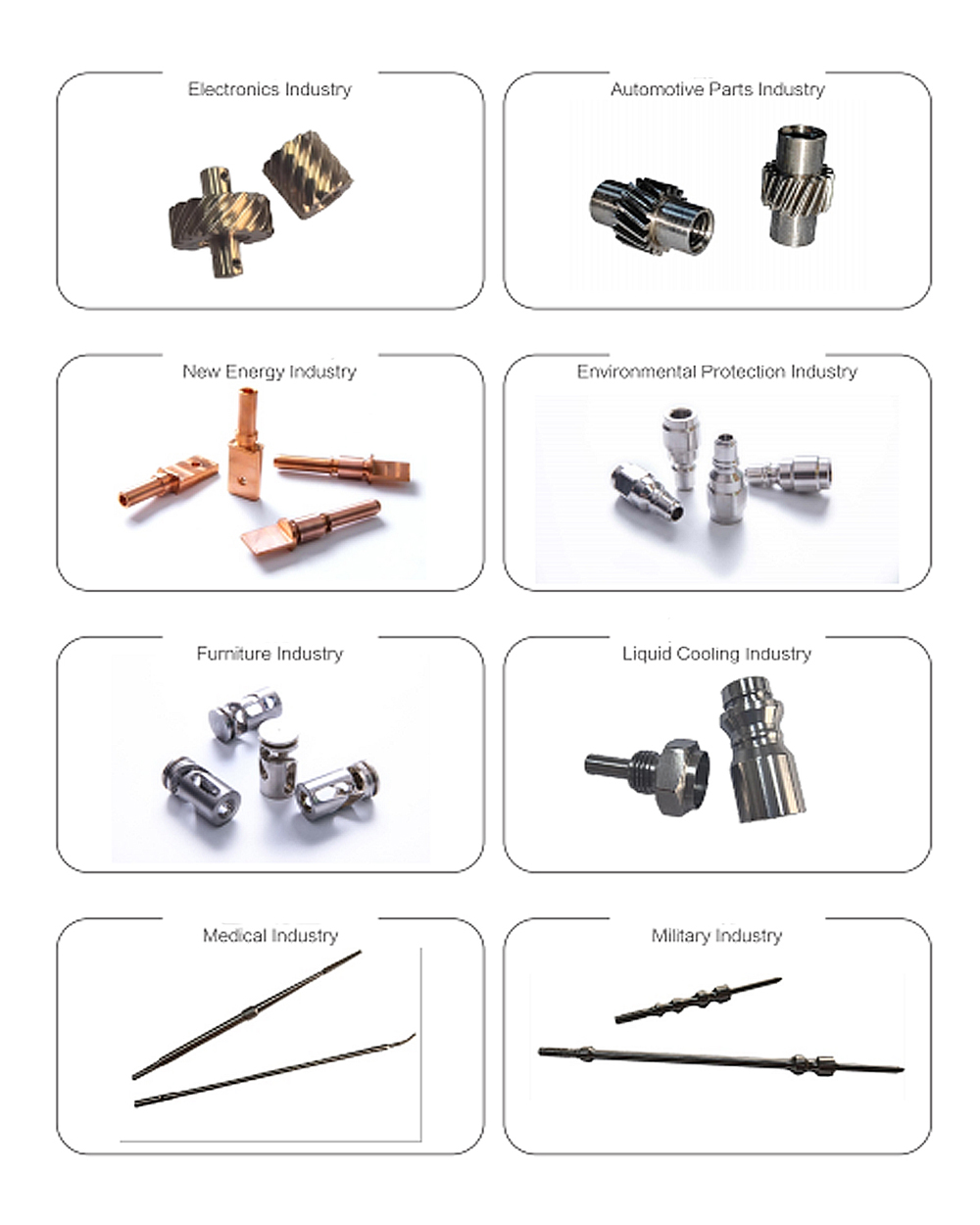

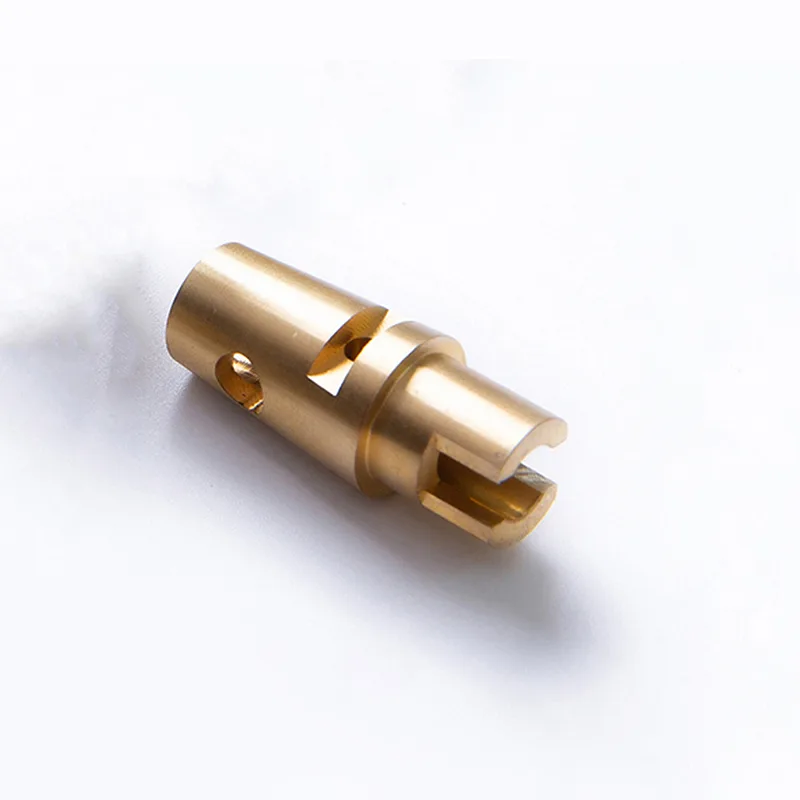

O torno tipo suíço de 3 eixos é comumente usado para fabricar pequenas peças de precisão que requerem principalmente operações de torneamento.
Os componentes típicos incluem:
pinos de precisão
pequenos eixos
peças de conector eletrônico
fixadores em miniatura
componentes de instrumentação
peças pequenas de dispositivos médicos
Essas peças geralmente exigem precisão de usinagem estável em grandes lotes de produção.
A tecnologia de usinagem suíça é amplamente utilizada em indústrias que exigem produção consistente de pequenos componentes de alta precisão.
Os setores comuns incluem:
fabricação de equipamentos médicos
eletrônicos e conectores
componentes automotivos de precisão
instrumentação aeroespacial
peças de automação industrial
Os fabricantes dessas indústrias valorizam a usinagem suíça por sua capacidade de manter a precisão durante longos ciclos de produção.
A TAICHUANG fornece soluções de equipamentos industriais projetadas para atender às necessidades de fabricação de precisão. Os tornos tipo suíço de 3 eixos fornecidos pela TAICHUANG são selecionados por fabricantes que buscam plataformas de usinagem confiáveis para produção de peças pequenas.
fornecimento de equipamentos profissionais para indústrias de precisão
soluções de usinagem para componentes de pequeno diâmetro
máquinas adequadas para produção em lote estável
equipamentos industriais atendendo mercados globais de manufatura
A TAICHUANG se concentra em apoiar processos de usinagem de precisão eficientes e confiáveis por meio de soluções práticas de equipamentos.
Para que é usado principalmente um torno tipo suíço de 3 eixos?
Um torno tipo suíço de três eixos é usado principalmente para tornear pequenas peças de precisão que requerem usinagem estável e precisão dimensional consistente.
Qual a diferença entre a usinagem suíça e o torneamento convencional?
A usinagem suíça utiliza um cabeçote deslizante e uma bucha guia para apoiar a peça bem próxima da ferramenta de corte, melhorando a estabilidade ao usinar peças delgadas.
Um torno tipo suíço de 3 eixos é adequado para peças complexas?
Esta configuração é mais adequada para peças que requerem principalmente operações de torneamento. Peças mais complexas podem exigir eixos adicionais.
Quais materiais podem ser usinados nesta máquina?
Os tornos do tipo suíço podem processar uma ampla variedade de materiais, incluindo aço inoxidável, aço carbono, latão, alumínio e ligas de titânio.
Por que os fabricantes escolhem tornos do tipo suíço para peças pequenas?
A tecnologia de usinagem suíça oferece excelente estabilidade e precisão na produção de pequenos componentes em grandes volumes.
