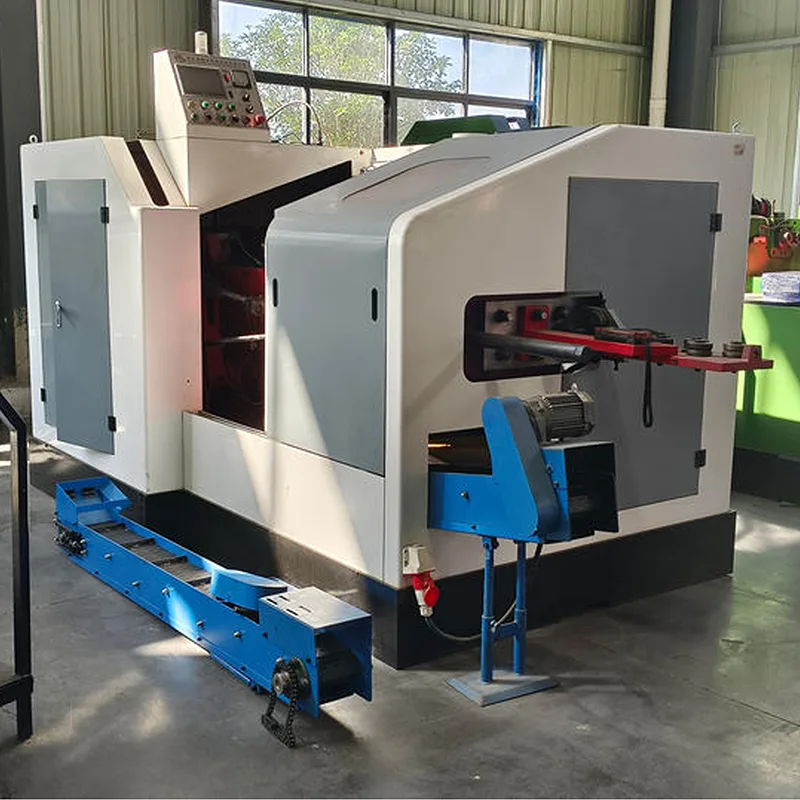

Projetada para fixadores de grande diâmetro e comprimento estendido, esta máquina de cabeçote a frio de grande porte com 1 matriz e 2 golpes de curso longo aumenta a capacidade de conformação em uma estrutura de matriz única e dois golpes. O mecanismo de curso estendido permite maior deslocamento do material e formação de haste mais longa, ao mesmo tempo em que mantém o formato controlado da cabeça em um ciclo contínuo.
A TAICHUANG, como fábrica na China, fornece esta solução de cabeçote a frio para serviços pesados para fabricantes que produzem parafusos superdimensionados e fixadores estruturais longos que excedem a faixa de conformação dos sistemas padrão de curso curto. A máquina se concentra no controle estável da deformação, na retenção da resistência do material e na consistência dimensional sob cargas de conformação mais altas.
|
Modelo |
Máx. Diâmetro em branco/mm |
Comprimento em branco/mm |
Comprimento de corte/mm |
Curso/mm |
Capacidade/peças/min |
Diâmetro da matriz principal/mm |
O diâmetro inicial da matriz do punção/mm |
O diâmetro preciso da matriz de punção/mm |
Diâmetro da matriz de corte/mm |
|
D12-70 |
Φ7,0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7,0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7,0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7,0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7,0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8,0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Modelo |
Tamanho do cortador/mm |
Potência do motor principal/kw |
Volume(L*W*H)/m |
Peso/kg |
|
D12-70 |
16*50*125 |
Nível 6 - 15kw |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
Nível 6 - 18,5 kW |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Nível 6 - 18,5 kW |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Nível 6 - 18,5 kW |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Nível 6 - 18,5 kW |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Nível 6 - 22kw |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Nível 6 -30kw |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Nível 6 - 22kw |
6,50*2,25*2,10 |
21000 |
Um percurso de curso mais longo permite maior movimento do material durante cada golpe. Em vez de comprimir o material dentro de uma janela de deslocamento limitado, o sistema proporciona uma distância de formação adicional, suportando:
Produção de parafusos de haste longa
Formação de cabeça de maior diâmetro
Melhor distribuição do fluxo de metal
Risco reduzido de preenchimento insuficiente em peças superdimensionadas
A sequência de dois golpes separa o recalque e o formato final da cabeça, garantindo uma geometria estável mesmo na formação de peças de maior volume.
Fixadores de tamanho grande exigem maior rigidez da estrutura e absorção de impacto equilibrada. Esta máquina de cabeçote a frio de tamanho grande e curso longo de 1 matriz e 2 golpes é desenvolvida com:
Estrutura reforçada da máquina
Manivela estável e controle de movimento deslizante
Transmissão de impacto controlada
Precisão de alinhamento aprimorada
Essas características estruturais suportam um desempenho consistente em ambientes exigentes de produção de parafusos grandes.
Comumente aplicado na fabricação:
Parafusos de construção estrutural
Fixadores de máquinas pesadas
Parafusos de ancoragem para energia eólica
Parafusos industriais de grande diâmetro
Fixadores de engenharia de infraestrutura
A compatibilidade de materiais inclui aço carbono e ligas de aço normalmente usadas em aplicações estruturais.
Nossa máquina de cabeçote a frio de tamanho grande e curso longo de 1 matriz e 2 golpes é geralmente considerada quando:
O comprimento do parafuso excede a capacidade de curso padrão
Maior volume de cabeça requer maior movimento de material
Parafusos estruturais exigem maior estabilidade de conformação
A produção envolve fixadores de diâmetro médio a grande
Sistemas padrão de 1 matriz e 2 golpes atingem limites de capacidade
Ele fornece uma faixa de conformação expandida sem transição para sistemas complexos de múltiplas matrizes.
Q1: Qual é a vantagem do curso longo em comparação com o curso padrão?
O curso longo permite maior deslocamento do material, tornando-o adequado para parafusos mais longos e volumes de cabeçote maiores.
Q2: Esta máquina é apenas para parafusos de grande diâmetro?
Ele é otimizado para fixadores grandes e longos, mas também pode lidar com peças de tamanho médio dependendo da configuração da ferramenta.
Q3: O curso longo afeta a precisão dimensional?
Quando calibrado corretamente, o curso estendido melhora o controle do fluxo de material e reduz os riscos de preenchimento insuficiente em peças grandes.
